加工用部品真空チャック

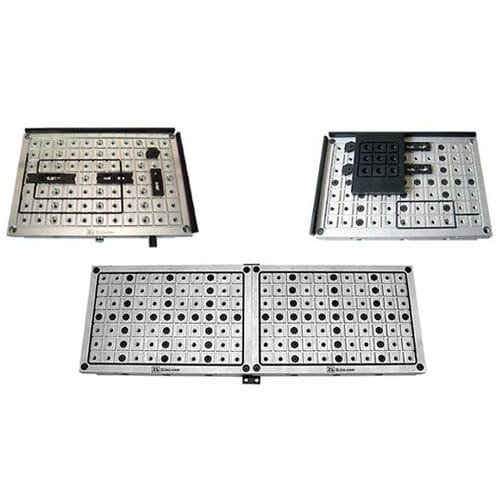

8インチ x 12インチのモジュラー真空チャックは、汎用性の高い真空チャックシステムです。 真空ワークホールディング、固定具、クランプに使用します。 上の図は:8インチ x 12インチのモジュラー真空チャック2個を接続して、幅8インチ x 長さ24インチの真空チャックのワークスペースサイズを作り出します。 真空は、空気圧縮機に接続された1つの空気ベンチュリ真空ポンプを使用して作成されます。 ガスケットシートは、左側に真空チャックが現れ、真空シールをアシストします。 右側のバキュームチャックとガスケットコードを使用して、真空チャックの空気を密閉し、真空チャックの使用中にワークピースを保持します。 調整可能なワークストップとエッジクランプは、ワークピースを一貫して配置するのに役立ちます。 8インチ x 12インチのバキュームチャック1個を使用するか、2個、3個、4個以上のバキュームチャックを接続して、必要なサイズとレイアウトを素早く作成します。 4 つの構成済みキットには、1 つ、2 つ、3 つ、または 4 つのモジュラー真空チャックが用意されています。 8インチ x 12インチのシングルバキュームチャックを使用するか、2つ、3つ、4つ、またはそれ以上のバキュームチャックを接続して、カスタムサイズおよびレイアウトのバキュームワークスペースを素早く簡単に作成できます。 各バキュームチャックの面上の番号付けされた位置により、迅速かつ反復可能なセットアップとワークの配置が可能です。 複数の真空チャックを接続する場合、真空ポンプは1つだけ必要です。 エアベンチュリ真空ポンプまたはポータブル電動真空ポンプを使用して、真空を供給します。 迅速なセットアップと使用により、カスタム治具を作成する必要がなくなり、ワークピースのプロトタイピングが容易になります。 ガスケットコードまたはガスケットシートを使用して、真空保持領域をすばやく密閉します。 さまざまな構成の交換可能なトッププレートを使用して、真空チャックの表面を保護しながらワークをドリルスルーします。
