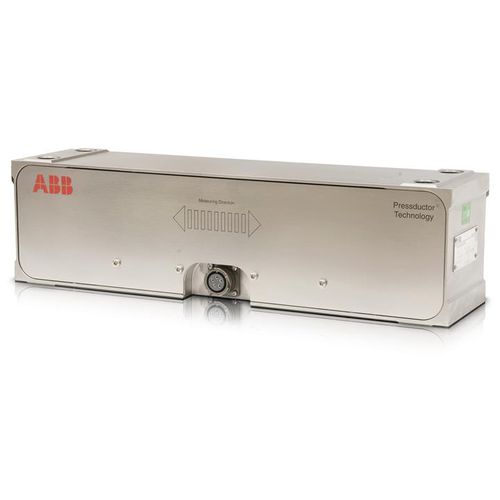

引張りロードセル PFTL201

ビーム型

多くのストリップ工程では、ストリップの張力は本来、ロールに水平方向の力成分を発生させる......あるいは、設計上、発生させることができる。 この水平力成分を利用してストリップ張力を測定することは、非常に有利です。ロードセルは、ロールの風袋重量を除いたストリップ張力だけを測定するサイズにすることができます。その結果、測定精度が最適化されます。 もう一つの利点は、この力成分を測定するために特別に設計されたABB独自の水平ロードセルが、垂直ロードセルで達成できる値よりも大幅に大きい剛性レベルと過負荷公差をすべての力方向で提供することです。 最初のプレスダクタトランスデューサは、1950年代初頭にスウェーデンのヴェステロースで開発され、1954年に特許を取得しました。 ABBのよく知られたプレスコダクター®テクノロジーは、磁気弾性効果に基づく測定原理です-材料の磁気特性は、材料に加えられる機械的な力によって影響を受けます。 機械的な力が加わると、ABBのプレスコダクタ・トランスデューサは磁界の変化の結果として測定信号を生成します。(これらの信号は物理的な動きや変形に依存しないため、ロードセルは感度と過負荷に対する並外れた耐性を兼ね備えており、実質的に負荷サイクル数の組み込み制限がありません。 ABB Pressductor変換器は、電気的干渉や地絡に対して非常に強い、ハイパワーで低インピーダンスのAC信号を生成します。
