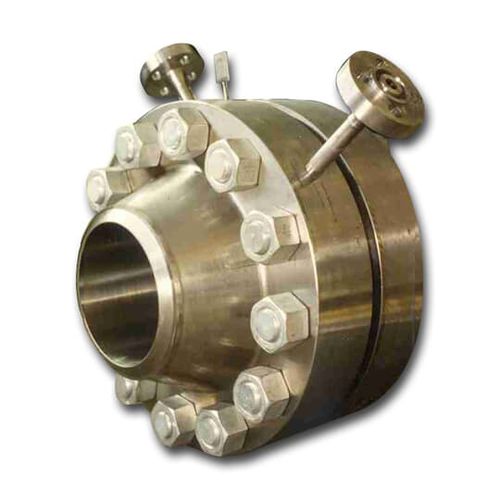

オリフィスフランジ FPD160

RF、FF、RTJフランジの間に装着する溶接オリフィスフランジユニオン/アッセンブリーです。 オリフィスフランジにはDPタッピングポイントがあり、必要なオリフィスプレート、ガスケット、ナット、ボルト、ジャッキスクリューが付属しており、清浄または汚染された液体、気体、蒸気の流量を測定するように設計されています。 ABB FPD160は、フランジタップ付きの溶接オリフィスフランジユニオンに取り付ける流量測定用オリフィスプレートの製品群です。 オリフィスプレートは、清浄液や低粘性液から汚れた液や高粘性液まで、幅広いアプリケーションに対応できるよう、様々なプロファイルを用意しています。 オリフィスプレートのデザイン - クリーンな液体、ガス、スチーム用の同心円状のスクエアエッジオリフィスプレート - 粘性流体用1/4サークルオリフィスプレート - 粘性流体用円錐形入口オリフィスプレート - 偏心オリフィスプレート：汚れた流体用 - 汚れた流体用セグメントオリフィスプレート - RTJオリフィスフランジに挟まれたホルダーのオリフィスプレート データ オリフィスフランジユニオンは、パイプラインに直接溶接する準備ができています。 - 正確に位置決めされたタッピング - ガスケット、ナット、ボルト付き オリフィスプレートを装着し、低コストで測定が可能です。 - 炭素鋼またはステンレス鋼フランジと316ステンレス鋼板 - 他の材料は利用できる 最新の規格で設計・製造されています。 - 標準として ISO5167:2003 への版（利用できる他の設計基準） - ASME B16.36に準拠したフランジ フランジドリル/レーティングの範囲。 - レイズド、フラット、RTJプロファイルのフランジフェーシング用
