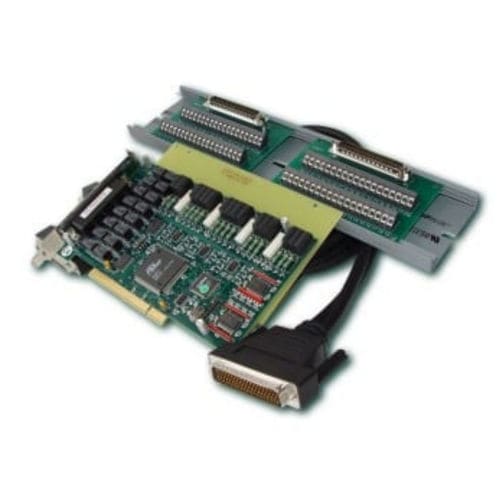

デジタル入出カード PCI-IIRO-16

入出力8リレー出力機能付PXI Express

-ユニバーサルPCI、PCI-X、3.3V、5V対応（PCI-Expressの対応状況はお問い合わせください。） -8または16の光学的に絶縁された無極性デジタル入力 -8個または16個の電気機械式リレー出力 -チャンネル間およびチャンネルとグランド間を光絶縁 -入力の状態変化を検出し、割り込みをアサート可能 -Windowsで自動検出 絶縁型デジタル入力/出力カード PCI-IIRO-8およびPCI-IIRO-16は、PCIバスコンピュータ用の絶縁入力および絶縁出力を提供する低コストなハーフサイズカードです。このカードは、ACまたはDC制御信号用の8または16の光絶縁デジタル入力と、8または16の電気機械式リレー出力を持っています。PCI-IIRO-8は、I/Oスペースの連続した8ビットレジスタを4つ使用します。PCI-IIRO-16は、I/O空間に連続した8ビットのレジスタを使用します。 入力 絶縁入力はACまたはDCで駆動可能で、極性は考慮されません。入力信号はダイオードブリッジで整流され、オプトアイソレータの入力に印加されます。470Ωの直列抵抗で電流制限を行います。DC電圧だけでなく、標準的な12/24 AC制御トランスミッタの出力も受け入れることができます。入力電圧範囲は5V～24V(rms)です。入力電圧範囲を拡張するために，外部抵抗を直列に接続することができます。 各入力回路には，時定数 10msec (PCI-IIRO-8) または 5msec (PCI-IIRO-16) のスロー/ファストの切り替え可能なフィルタが内蔵されています。(このフィルタは、ゼロクロスに対する応答をなくすために、AC入力用に選択する必要があります。また，ノイズの多い環境下で低速のDC入力信号を使用する場合にも有効です。
