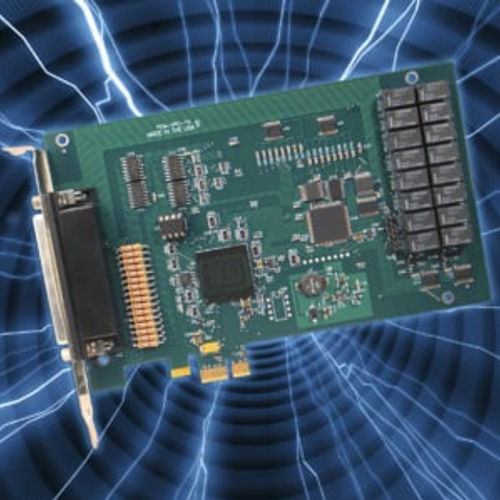

デジタル入力カード PCIe-IIRO-16

リレー出力機能付PCI Express

-光学的に絶縁された無極性デジタル入力16点 -電気的ノイズの多い環境に対応するため、入力にスイッチング・フィルタを搭載 -チャンネル間およびチャンネルとグランドを光学的に絶縁 -入力の状態変化を検出し、割り込みを発生させることが可能 -16個の電気機械式リレー出力 -Windows環境下で自動的に検出 -設計、製造、サポート、および製造を米国で実施 工場オプション -拡張温度動作（-40°〜+85°C） -RoHS対応バージョン 本製品は、Change of State (COS) 検出機能を備えた x1 レーン PCIe 絶縁デジタル入力・リレー出力ボードです。 絶縁入力はACまたはDCで駆動可能で、極性に依存しません。入力信号はダイオードブリッジで整流され，オプトアイソレータの入力に印加されます。1.8kΩの直列抵抗で電流制限を行います。DC電圧だけでなく、標準的な12/24 AC制御トランスミッタの出力も受け入れることができます。入力電圧範囲は3V～31VDC(または40～10kHz RMS)です。入力電圧の範囲を広げるために，外部抵抗を直列に接続することができます。 PCIe-IIRO-16のエレクトロメカニカルリレー出力は，10個のフォームC SPDT出力と6個のフォームA SPST（ノーマルオープン）タイプで構成されています。リレーは電源投入時に全て非通電になります。リレーへのデータはラッチされます。 カードは、長さ6.6インチ、座高4.2インチです。I/O配線はD-sub78ピンコネクタで接続します。このカードを2つの37ピンD-subコネクタを持つ終端パネルに接続するために、成形丸線「Y」ケーブルが通常使用される。
