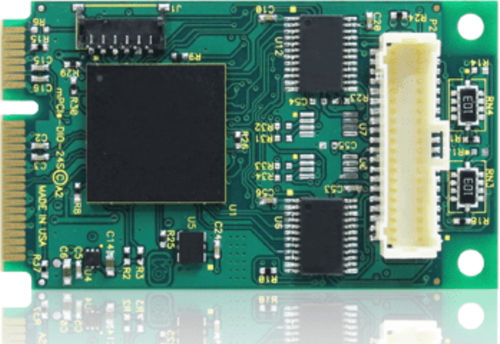

デジタル入出カード mPCIe-DIO-24A

TTL入出力24Mini PCI Express

-デジタル統合機能付き! -パルス/トレイン/PWM/周波数/矩形波発生などの出力、デジタルフィルタやパルス時間・周波数・イベントカウントの柔軟な測定が可能な入力、IRQ発生などの機能を備えています。 -PCI Express Mini Card (mPCIe) Type F1、ラッチ式I/Oコネクタを搭載。 -大電流LVTTL DIOライン24本（24maソース/シンク） -状態変化(COS)検出 IRQ発生機能 -10kΩのプルアップ抵抗 -4ビットと8ビットのポートは独立して入力または出力として使用するようにソフトウェアで選択可能 -すべての信号は、オプションのパネルマウント可能な37ピン・オスD-Subコネクタに出力 -RoHS標準 -M.2フォームで発売中 -設計、製造、サポート、製造はすべて米国で行っています。 工場オプション -工業用動作温度 (-40℃～+85℃) -ユーザー提供のVCCIO（5V）によるTTL信号出力 mPCIe-DIO-24Aは、タイプF1のPCI Express Mini Card（mPCIe）とオプションのケーブルアセンブリ（D-Sub37ピン雄コネクタ）で、あらゆるアプリケーション環境で容易にパネルマウントできるように設計されています。高速PCI Expressバスを使用し、カードとの間でデジタルデータの転送を行います。デジタルI/Oは、8255 PPIチップと互換性があるため、簡単にプログラムすることができます。また、他のACCES PCIおよびPCI ExpressデジタルI/Oカードからの移行も簡単で問題なく、オンボードFPGAロジックによって実現される高度な機能を提供します。
