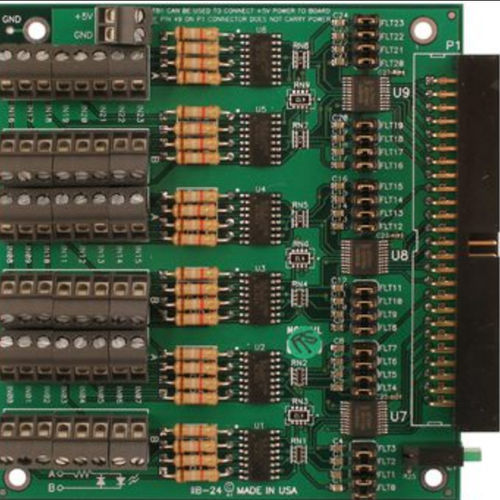

デジタル入力カード IIB-24

TTL基板取り付けジャンパー

-24点の光絶縁入力 -無極性入力は31VDCまたは24VACに対応 -入力絶縁はチャンネル間およびチャンネルとグランド間で500Vの定格を確保 -AC入力および電気的ノイズの多いDC信号に対する不要な応答を排除するために、チャンネルごとにジャンパで選択可能なフィルタ -互換性のある24チャネル・デジタル入力ボードとペアリング可能 -オンボード・スクリューターミナル -業界標準の50ピン・キー付きIDCコネクタ -回路分離のための電源は、ホストデジタル入力コネクタのピン49のいずれか、または代わりに電源ネジ端子から受け入れ -LEDは、ボード動作のための+5VDC電源の存在を示す -PC/104モジュール・サイズと実装の互換性 -設計、製造、サポート、および製造を米国で実施 デジタル信号コンディショナー - 24個のTTL入力を光学的に絶縁された入力に変換 (標準TTLデジタル入力ポートで3〜31VDCまたはVAC信号の読み取りが可能です。） 入力数 -チャンネル: 24 -タイプ無極性 -電圧：3〜31 DCまたはAC RMS（40 Hz〜10 kHz）CMOS互換 -絶縁500V* チャンネル-グラウンド間およびチャンネル-チャンネル間 -抵抗：オプトカプラと直列で1.8Kオーム -フィルター応答立ち上がり時間 = 4.7 mS / 立ち下がり時間 = 4.7 mS -非フィルタ応答。立ち上がり時間 = 10 uS / 立ち下がり時間 = 30 µS 環境性能 -動作温度： 0°～70° C -保存温度： -40° ～ +85° C -湿度最大90%RH、結露しないこと -ボード寸法: 3.550×3.775インチ -ボックス寸法 4.00×4.00×1.4インチ -電源: 5V @ 35mA、典型的な
