デジタル入力カード 104-QUAD-8

4チャンネル6チャンネルデジタル入力8チャンネル

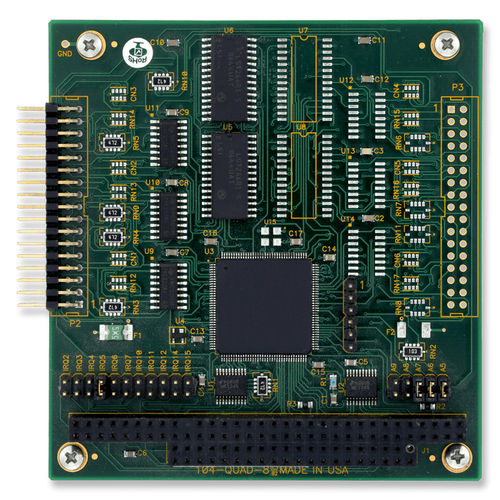

-4、6、または8チャネルの矩形波エンコーダ入力とチャネルインデックス入力 -最大8個のquadratureエンコーダからの出力をカウント可能 -エンコーダごとに3つの差動チャネル（2軸とインデックスを含む -入力範囲：±25Vおよび±7Vコモンモード -最大クロックレート：4.3MHz -各チャンネルに個別のソフトウェア・リセット -標準的なカウントとアラーム機能 -カウント、速度、方向をプログラム可能、割り込みによるリミット設定可能 -工場出荷時にフレキシブルな割り込みオプション 104-QUAD-8カードは、汎用の直交エンコーダ・カウンタ/インターフェース・ボードです。一般的な104フォーマットで提供され、8個のエンコーダの出力を条件付けし、監視します。I/Oコネクタは、ライトアングル34ピンヘッダです。 これらの機能は、汎用性の高いLSI/CSI LS7266R1集積回路にプログラム可能なものであれば、何でも含まれています。これらの機能には、速度、方向、総カウントなどが含まれます。これらの機能を提供することによって、より高度なアプリケーションのためにコンピュータを解放することができます。 また、トータルカウントのようなパラメータに対する割り込みを提供することで、コンピュータはエンコーダの位置を常に読み取る必要から解放される。 ジャンパー設定により、#2～#7、#10～#12、#15の各レベルに割り込みをかけることができます。 104-QUAD-8カードは、産業用アプリケーション用に設計されています。各入力ラインはバッファリングされており、最大25ボルトの入力を利用することが可能です。適切なエンコーダには+5ボルトのソースが利用可能です。 コンディショニングされた入力は、LSI/CSI LS7266R1集積回路に接続されています。これらの回路はカード動作の心臓部です。これらの回路は、さまざまな機能をプログラムすることができます。
