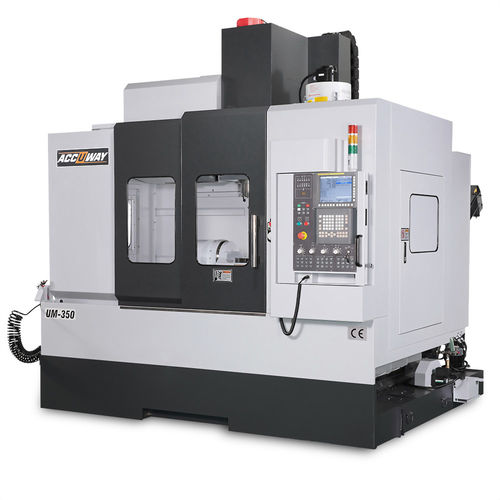

5軸マシニングセンタ UM-350縦型回転テーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 回転テーブル
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション, 40ツール, 32ツール
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
700 mm
(27.56 in)- Y軸移動距離
550 mm
(21.65 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
42,000 mm/min
(28 in/s)- Y軸の移動速度
42,000 mm/min
(28 in/s)- Z軸の移動速度
42,000 mm/min
(28 in/s)- 最大テーブル積載量
200 kg
(441 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
7,500 kg
(16,534.67 lb)- 全長
2.7 m
(8'10" )- 全幅
2.2 m
(7'02" )- 全高
3.2 m
(10'05" )
詳細
ベアリング内径 - mm - 70
A軸移動量 - 度 - 120 / +30
C軸移動量 - 度 - 360
回転軸（C軸）の最高速度 - rpm - 40
傾斜軸（A軸）の最大速度 - rpm - 33.3
主軸端からテーブルまでの距離 - mm - 40~540
テーブル寸法 - mm - Ø350
最大ワークサイズ - mm - Ø350 x 280
T溝サイズ - mm - 12
---
