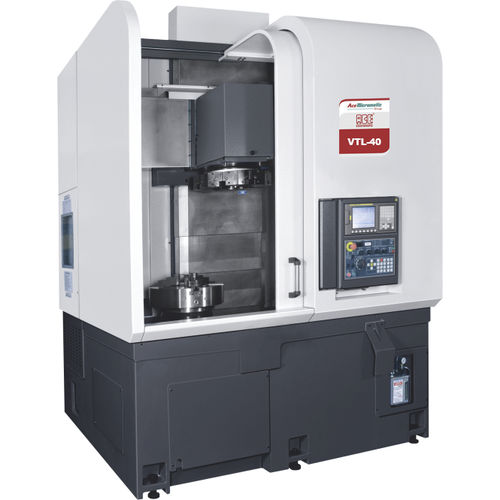

CNC旋盤 VTL-40

縦型2軸大径用ピース

エース垂直ターニングセンタは、パワー、剛性、汎用性と能力の向上を兼ね備えています。 チャックゾーンへの幅広いアクセスにより、部品の積み下ろしが容易になります。 X軸とZ軸上の直線運動ガイドウェイは、より良い位置決めと再現性を確保します。 このマシンは、フライホイール、ブレーキドラム、ビッグサイズのギアなどの重い、大口径のコンポーネントを回すのに理想的ですマシンは、重い部品の容易な積み下ろしを助長します。 この機械は、同等のサイズの部品を回転させることができる水平旋盤よりも小さな床面積を占めています。 スピンドル カートリッジタイプのスピンドルは、制御されたクリーンルーム環境で組み立てられ、テストされます。 軸受構成は、軸方向と半径方向の両方でスピンドルアセンブリに非常に高い剛性を与えます。 ベアリングは、寿命のためにグリース潤滑されています。 高トルクスピンドルモータは、重い在庫除去のための電力を提供します。 軸の X 軸と Z 軸は、精密クラスボールねじ支持ベアリングによって両端でサポートされる大口径精密グランドボールねじを特長としています。 ボールねじは、温度上昇の影響を最小限に抑えるために予め張られています。 頑丈なリニアモーションガイドは、安定性を確保するために幅広く配置されています。 ボールネジとLMガイドは、伸縮カバーの助けを借りて保護されています。 自動計量式潤滑は、LMガイドとボールネジの両方に提供されています。 過負荷トリッピングクラッチ 過負荷トリップクラッチは、事故時の損傷を最小限に抑えるために、両軸に設けられています。 Z軸に油圧カウンターバランスが設けられ、スライドユニットに対する重力の影響に対抗するため、切削用モータトルクの最大可用性が確保されます。 また、Z軸クラッチトリップの場合のスライド落下防止にも役立ちます。
