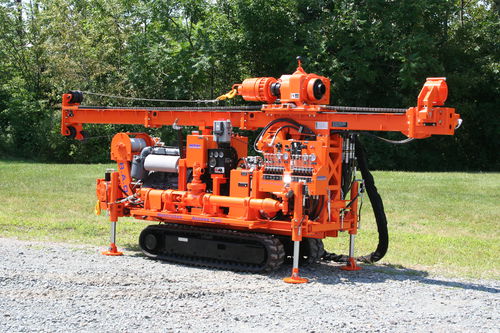

多機能掘削装置 R.A.D

クローラー式回転式油圧式

R.A.D.（Restricted Access Drill）は、限られたスペースでの作業を容易にするために特別に設計された全油圧式ドリルです。 標準的な36インチのドアや8フィートの天井を通過することができ、トラックを格納した状態で幅39-1/2インチ、高さ33-1/2インチの移動が可能です。 11フィート、7フィート、3フィートのヘッドストローク用に設計された3セクションマストを備えています。 R.A.D.の特徴は？ 36インチのドアを通過することができます。 8フィートの隙間にも穴を開けることができます。 多彩なオプションと構成 標準装備 パワーユニット (4)シリンダーディーゼル、空冷、62 HP @ 2,600 rpm、12ボルト電動スタート。 フィード-。 11フィート（3.35m）のストロークを持ち、11,000ポンド（4989kg）の上向きスラストと11,000ポンド（4989kg）の下向きプルダウンが可能。 ドリルヘッド 3-5/8インチ（9.2cm）のスピンドル・ボア、「HW」までのすべてのロッド・サイズと「N」までのケーシング・サイズに対応。 正逆に8段階の無段階変速が可能。油圧式の「スライドタイプ」ドリルヘッドにより、ツールハンドリングのためのクリアランスを確保。 ドリルヘッドの回転数は、各ギアレンジで0から最大RPMまで。 ドリルヘッド回転数／トルク 1速（0〜120回転／3,028 ft./lbs.のトルクを発生 第2ギア（0〜252rpm @ 1,452 ft./lbs.トルク 3rd Gear (0-456 RPM @ 788 ft./lbs. トルク) 第4ギヤ（0-750 RPM @ 458 ft./lbs.トルク マスト ー 溶接された構造物で、回転部と送り部を支え、ガイドします。 油圧で位置を決め、穴あけ時には45°から90°の位置に固定され、穴から穴への移動時には油圧で移動位置に下げられます。 シーブ付きのクラウンブロックを装備。 マストは8フィート（2.44m）のクリアランスでの掘削が可能。
