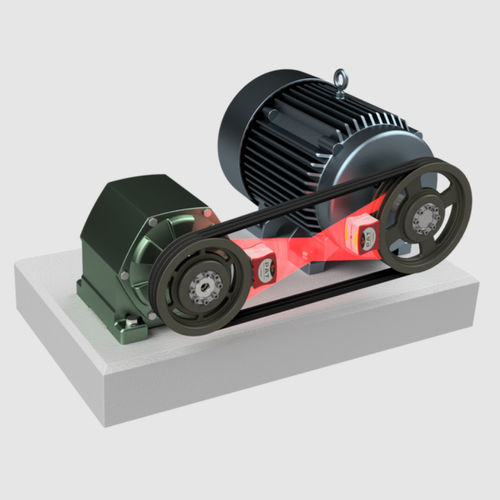

レーザー調整システム PAT

滑車用産業用標準タイプ

ベルトアライメントのあらゆるニーズに対する最終的な解決策！ PATを使用すれば、ベルトトランスミッションのアライメントに迷うことはありません。溝を基準として使用することで、ベルトの摩耗、ベアリングの故障、振動を減らす正確なアライメントを達成することができます。 視認可能な赤色レーザーラインを持つ2つのトランスミッター PATには、プーリーの溝にフィットする2つのスプリング式ガイドを備えた2ラインレーザートランスミッターが付属しています。ターゲット一体型の2つのレーザー発信器を使用することで、どのようなアライメントが必要かを非常に簡単に見つけることができます。平行オフセット、角度誤差、ねじれが即座にオペレーターに表示されます。オペレーターは数分以内に、機械にアライメントが必要かどうかを判断できる。 トランスミッタの取り付け PATユニットは、プーリに簡単に取り付けることができます。スプリング式プローブがベルト溝の中心を検出します。産業用内蔵マグネットがユニットをプーリーにぴったりと固定します。PATには、標準的なシーブサイズA～E（6 mm～40 mm）に適合する様々なサイズの取り外し可能なガイドが装備されています。タイミングベルトの位置合わせ用の追加ガイドもアクセサリーとしてご用意しています。 PATによるアライメントプロセス 視認可能な赤いレーザーラインにより、ベルト駆動機械の位置を簡単に決定できます。 アライメント作業は、取り付けと同様に簡単です。レーザーをオンにして、反対側に取り付けられたユニットを見るだけです。レーザーは、右図のようにターゲット・ラベル上に線を引きます。必要であれば、レーザーの線が両ユニットのセンターマークに揃うまで、機械の位置を調整してください。 ケースの中身 PAT - システム一式 Vガイドチップ2箱 レーザー発信機1組
