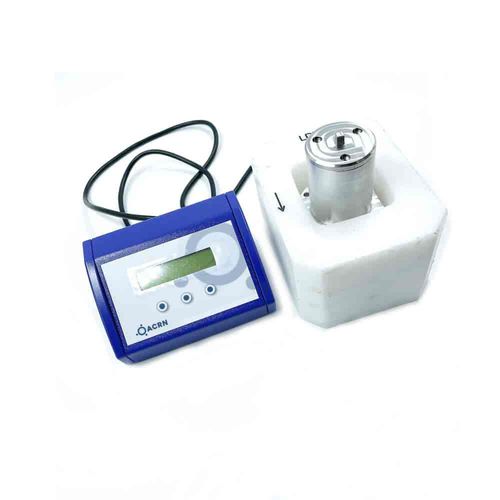

トルク測定システム

ダイレクト接触産業用制御用

工業用ねじ締め機の下で簡単にトルクを測定できる 包装されたサンプルキャップのねじ外しトルクの測定は、限界があります。 以下のような場合、ドライバーの直下で確認する締め付けトルクのチェックが有効です。 ねじ込む製品にかかる静的トルクの実測値を知る。 ねじ締め機の再現性をチェックする 包装された製品の様々な問題（封止、ねじ込みなど）を診断するための追加情報を提供する。 ねじ外しトルクの問題が機械と無関係であることを確認する 予防保全と工程管理データの収集 説明 システム概要 測定コンソール XA-m 0.5～25N.mの容量を持つ組み込み型センサー メス型上部標準駆動装置 穴あけ加工付きベース センサーケーシングの中心部 ねじ切り機のトップドライブに適合する可能性があります。 -他の四角形寸法 -エンドキャップ -ダミーキャップ 台座の適合可能性 バケットや特定の寸法に合わせたカスタマイズベース。 オプションとアクセサリー プリンター 延長配線 追加センサー ダミーキャップ ドライブアダプター 技術情報 センサーの種類 自己安定型強化型静的トルクセンサ 容量 (N.m) 0.5/ 1/ 3/ 5/ 10/ 25 単位 N.m / lbf.inch / N.cm / Kgf.cm 寸法図 外形図参照 重量 (センサーキット) 700g サンプリングレート 5 000 Hz 精度 0.1 % FS 分解能 0.001 N.m. 自動診断機能 センサーオフセットインジケーター 安全な過負荷 150 % 標準駆動部 メス型角型 ¼'' 電源 220 V / 50-60 Hz
