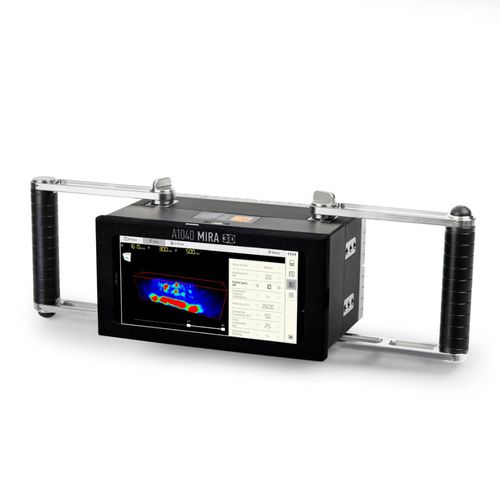

超音波欠陥検出器 A1040 MIRA 3D

コンクリート構造用ポータブル

コンクリート構造物の品質評価のための究極の超音波トモグラフィ：厚さ測定、鉄筋位置特定、超音波による欠陥検出 A1040 MIRA 3Dは、コンクリート構造物の手動および自動評価に適した低周波超音波トモグラフィシステムです。新開発のA-DPC®センサー技術により、MIRAは、各装置位置に3次元FMC/TFMを実装することで、比類のない浸透深さ、検査感度、画像分解能を提供します。 本装置は、パルサー・レシーバー回路を内蔵した4×8アクティブ・ドライポイント・コンタクト・トランスデューサーを搭載した軽量ボディと、並列グラフィック・プロセッサー・ユニットを搭載し、画像再構成と可視化アルゴリズムを実装したパワフルなスマートフォンにワイヤレス接続された並列DAQエレクトロニクスで構成されています。このハードウェア・ソリューションにより、リアルタイムの3D-TFMイメージングで最高のパフォーマンスを達成することができます。 Eブーストなどの特殊な送信技術により、装置の比較的小さなアクティブ・アパーチャーを使用しても、卓越した浸透深度が達成されている。さらに検査範囲を拡大するために、2つ以上のアレイユニットを1つの構成にすることで、任意のアパーチャ拡張を利用することができます。 MIRA NEO DESKTOPソフトウェアは、装置の遠隔操作やビッグデータの3D可視化・解析に不可欠なソフトウェアです。ユーザーがカスタマイズして開発できるオープンデータフォーマット（オフラインおよびオンラインアプリケーション用）は、この特別な装置の機能パッケージを完成させる。
