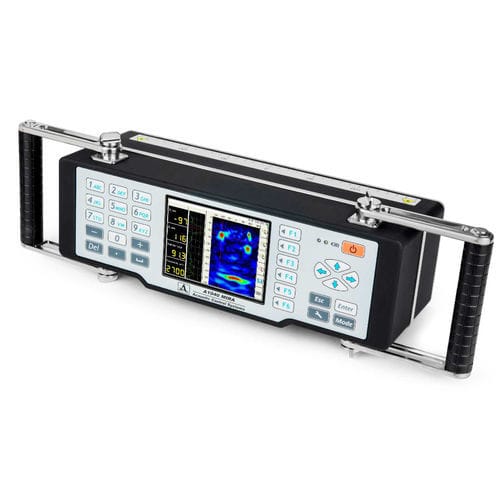

超音波欠陥検出器 A1040 MIRA
3D映像用コンクリート構造用ポータブル

超音波欠陥検出器
超音波欠陥検出器
超音波欠陥検出器
超音波欠陥検出器
超音波欠陥検出器
超音波欠陥検出器
超音波欠陥検出器
お気に入りに追加する
商品比較に追加する


特徴

技術
超音波, 3D映像用
応用
コンクリート構造用
タイプ
ポータブル, 自律型

詳細

超音波パルスエコー探傷器 - 検査ボリュームの3Dイメージングによるコンクリート構造物の品質評価のためのトモグラフ 携帯型超音波トモグラフィは、片側アクセスでコンクリートの内部構造を画像化するために設計されています。 トモグラフは、得られたデータの収集とトモグラフィ処理を行う完全自律型の測定ユニットです。測定ユニットには、48個(12ブロック、各4素子)のマトリックスアンテナアレイがあり、ドライポイントコンタクトとセラミック耐摩耗チップを備えた、せん断波の法則周波数広帯域トランスデューサを搭載しています。したがって、それらは長い時間の粗い表面で動作することができます。各振動子には独立したスプリングサスペンションが装備されており、凹凸のある表面でも検査が可能です。アレイの公称周波数は50kHzです。 装置のインターフェースにより、検査対象物の表面に投影されたレーザービームを使用することができます。そのため、オペレータは検査対象物の完全な技術診断中に、アンテナアレイのシフトステップを正確に維持することができます。 ハンドヘルド型の軽量ボディと位置変更可能なハンドルにより、水平面、垂直面、屋根面でも便利に使用できます。本体下部の基準目盛りは、アンテナ装置に対する欠陥の位置を容易に特定できるよう設計されています。 大型で明るいTFTディスプレイとキーボードにより、検査対象物に合わせて装置を簡単に調整でき、必要な操作モードを選択し、得られた結果を見ながら検査を行うことができるため、初期分析が可能です。

---
