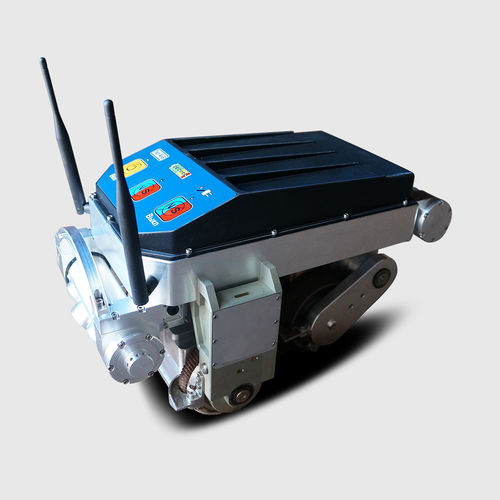

検査用スキャナー A2072 IntroScan
光学超音波インライン

検査用スキャナー
検査用スキャナー
検査用スキャナー
検査用スキャナー
お気に入りに追加する
商品比較に追加する


特徴

応用
検査用
技術
光学, 超音波
設定
インライン
長さ

310 mm
(12 in)

230 mm
(9 in)

詳細

スキャナーは、利用可能なマンホールハッチ、DN 300 mmから始まるスパークプラグライン、320х240 mmのアクセスホールから挿入することができます。 パイプラインのインライン検査は、追加クリーンアップ作業なしで行われ、スキャナーはパイプに沿って移動し、汚染領域を通過します。 テレビ光学システム(目視検査と寸法検査)およびドライポイントコンタクト音響トランスデューサー付きアンテナアレイ(ガイド波超音波検査、せん断水平波、SH波)を使用したパイプラインエレメントの母材および溶接継手の検査。 超音波検査ユニットは、ドライポイントコンタクト(DPC)超音波トランスデューサをベースとしており、液体に触れることなく、トランスデューサのセラミックプロテクタと金属表面の摩擦のみによって、パイプの壁面で超音波を送受信することができます。 32個のDPCトランスデューサーがアンテナアレイ(AA)を形成し、所望の方向に位相調整され、パイプ壁面に誘導超音波を形成します。周波数範囲は20~80 kHz(管壁厚の10%以上の高さのきずを探索、有効検査長は4,000 mmまで)。 スキャナーのテレビ光学システムは、インライン検査中に工程内の目視検査を行います。 テレビ光学システムには、5メガピクセルのマトリクスを持つHDカメラと180度のピックアップアングルを持つカメラレンズ、2つのLEDスポットライト、垂直面でのモジュールのスイープドライブが含まれます。 無線リンク容量を考慮したビデオビットレートは最大20フレーム/秒。最大で毎分5リニアメートルの視覚検査が可能です。

---
