縦波超音波を送受信するノーマルビーム単結晶超音波振動子

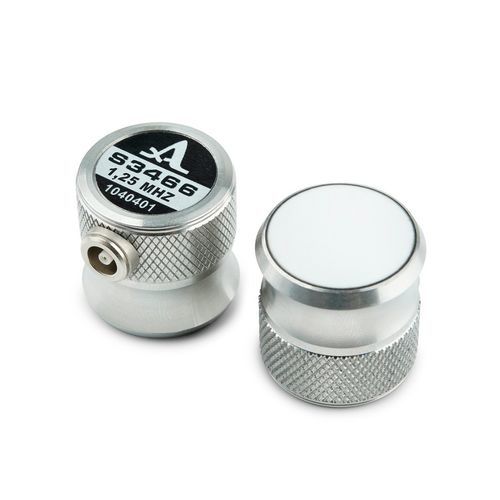

超音波単結晶振動子S3466は、超音波の縦波を送受信することにより、金属、プラスチック、複合材料の肉厚測定や超音波探傷に使用されます。パルスエコーモードの超音波肉厚計や探傷器の一部として使用できます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1212 Master
- A1214 エキスパート
トランスデューサのタイプ - 単一素子、ピエゾ式
発生波モード - 縦波
公称周波数 - 1.25 MHz
有効トランスデューサ開口部直径 - 18 mm
変換器プロテクターの遅延時間 - 0.08 µs
ピエゾ素子電気容量 - 2500 ± 50 pF
最大励起パルス電圧、V - ± 250 V
動作温度範囲 - 20~+50°C
コネクター・タイプ - LEMO00.250
寸法 - 24 × 27 × 23 mm
重量 - 40 g
---
