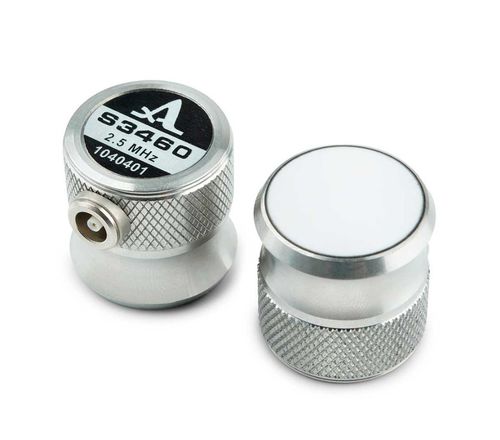

縦波超音波を送受信する法線ビーム単結晶超音波トランスデューサ
超音波単結晶振動子S3460は、超音波の縦波を送受信することにより、金属材料、プラスチック材料、複合材料の肉厚測定や超音波探傷に使用されます。パルスエコーモードでは、超音波肉厚計や探傷器の一部として使用できます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1211ミニ
- A1212 マスター
- A1214 エキスパート
- A1550 イントロバイザー
- A1525 ソロ
トランスデューサのタイプ - 単一素子、ピエゾ式
発生波モード - 縦波
公称周波数 - 2.5 MHz
有効トランスデューサ開口部直径 - 18 mm
変換器プロテクターの遅延時間 - 0.08 µs
ピエゾ素子電気容量 - 5000 ± 200 pF
最大励磁パルス電圧(V) - ± 250 V
動作温度範囲 - 20~+50°C
コネクター・タイプ - LEMO00.250
寸法 - 24 × 27 × 23 mm
重量 - 40 g
---
