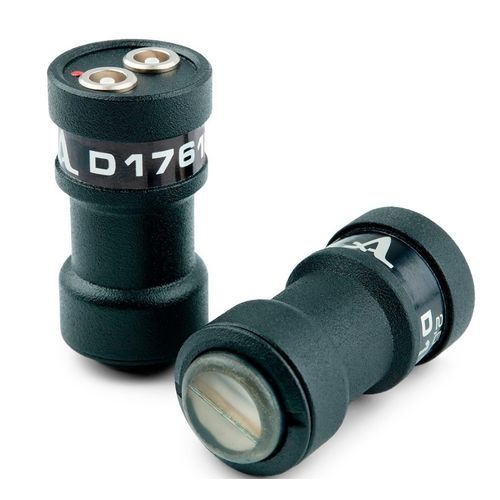

縦波超音波を送受信するノーマルビーム二結晶超音波トランスデューサ
超音波二結晶振動子D1761は、超音波縦波の送受信により、金属、プラスチック、複合材料の肉厚測定や超音波探傷に使用されます。このトランスデューサは、パルスエコーモードで超音波肉厚計や探傷器の一部として使用することができます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1212 Master
- A1214 エキスパート
- A1550イントロバイザー
- A1525 ソロ
- A1560 ソニックHF
トランスデューサのタイプ - デュアルエレメント、ピエゾ式
発生波モード - 縦波
公称周波数 - 2.5 MHz
有効トランスデューサー開口部直径 - 12 mm
ピエゾ素子電気容量 - 1500 ± 150 pF
最大励起パルス電圧 V - ± 250 V
動作温度範囲 - -30~+50°C
コネクター・タイプ - 2 x LEMO00.250
寸法 - 23 × 44 × 15 mm
重量 - 22 g
---
