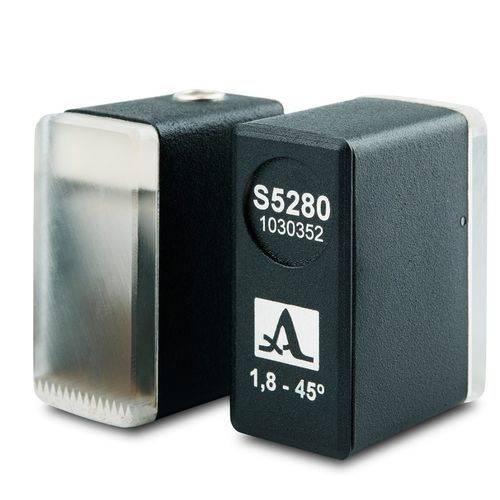

超音波せん断波を送受信する角度ビーム超音波トランスデューサ
超音波角度梁トランスデューサS5280は、超音波せん断波を送受信することにより、金属、プラスチック、複合材料の超音波探傷に使用されます。パルスエコーモードで超音波探傷器の一部として使用できます。
このトランスデューサは、以下のACS装置で駆動することができます:
- A1212 Master
- A1214 エキスパート
- A1550イントロバイザー
- A1525 ソロ
- A1560 ソニックHF
トランスデューサのタイプ - 角度ビーム、ピエゾ式
公称ビーム角度 - 45
公称周波数 - 1.8 MHz
有効トランスデューサー開口部直径 - 18 mm
ピエゾ素子電気容量 - 3500 ± 50 pF
最大励起パルス電圧、V - ± 250 V
動作温度範囲 - 20~+50°C
コネクター・タイプ - LEMO00.250
寸法 - 24 × 27 × 23 mm
重量 - 40 g
---
