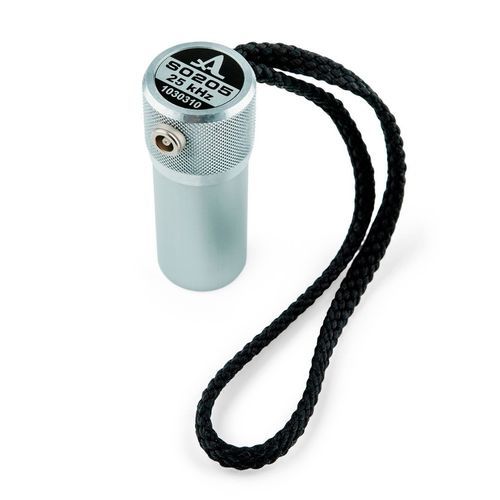

低周波数超音波トランスデューサー S0205

圧電接触式液体

縦波超音波を送受信する低周波超音波振動子 汎用の超音波探触子S0205は、超音波縦波の送受信を利用して、各種材料や製品の物理的・機械的特性を評価する超音波探傷検査に応用できます。パルスエコーモードの超音波低周波探傷器や、スルー送信モードの超音波パルス速度計の一部として使用することができます。 本トランスデューサーは、以下のACS機器で駆動可能です： - A1560 Sonic-LF - A1220 モノリス トランスデューサのタイプ - 圧電式、液体接触、低周波、短パルス、低ノイズ 発生波モード - 縦波 公称周波数 - 25 ± 5 kHz トランスデューサー保護装置での遅延時間 - 0.2 ms 有効トランスデューサ開口部直径 - 25 mm 圧電素子の電気容量 - 12500 ± 1000 pF 最大励起パルス電圧、V - ± 250 V コネクタータイプ - LEMO00 全体寸法 - 69 х d28 mm（コネクター上31 mm） 重量 - 150 gr
