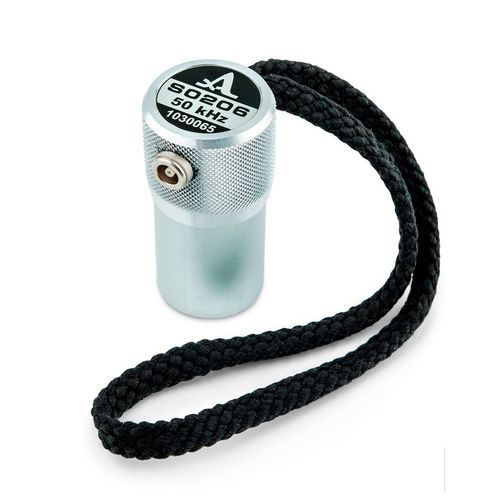

縦波超音波を送受信する低周波超音波振動子
汎用の超音波探触子S0206は、超音波縦波の送受信を利用して、各種材料や製品の物理的・機械的特性を評価する超音波探傷検査に応用できます。パルスエコーモードの超音波低周波探傷器や、スルー送信モードの超音波パルス速度計の一部として使用することができます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1560 Sonic-LF
- A1220 モノリス
トランスデューサのタイプ: - 圧電式液体接触、低周波、短パルス、低ノイズ
発生波モード: - 縦波
公称周波数: - 50 ± 5 kHz
有効トランスデューサー開口直径: - 25 mm
変換器プロテクターの遅延時間: - 0.2 ms
圧電素子の電気容量: - 8900 ± 900 pF
最大励磁パルス電圧(V): - ± 250 V
コネクタタイプ - LEMO00
全体寸法 - 69 х d28 mm(コネクターは31 mm)
重量:- 200 gr
---
