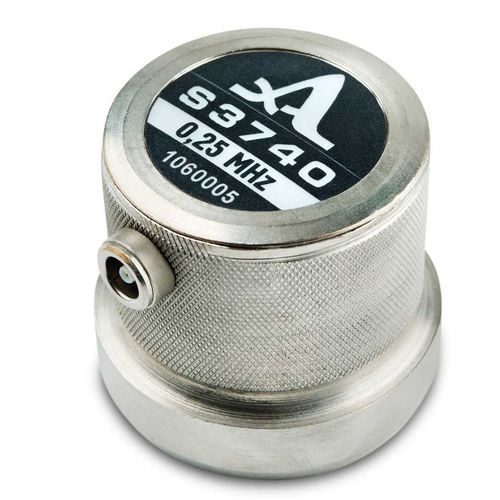

縦波超音波を送受信する低周波超音波振動子
汎用の超音波探触子S3740は、超音波縦波の送受信を利用した各種材料や製品の超音波探傷検査に適用できます。パルスエコーモードの超音波低周波探傷器やスルー送信モードの超音波パルス速度計の一部として使用することができます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1220 モノリス
トランスデューサのタイプ - 圧電、単結晶
発生波モード - 縦波
公称周波数 - 250 kHz
有効口径 - 30 mm
トランスデューサー・プロテクターの遅延時間 - 0.1 ms
ピエゾ素子電気容量 - 12600 ± 2500 pF
最大励磁パルス電圧、V - ± 200 V
動作温度範囲 - 20~+50°C
コネクター・タイプ - LEMO00.250
全体寸法 - 36.5 х d40 mm
重量 - 220 g
---
