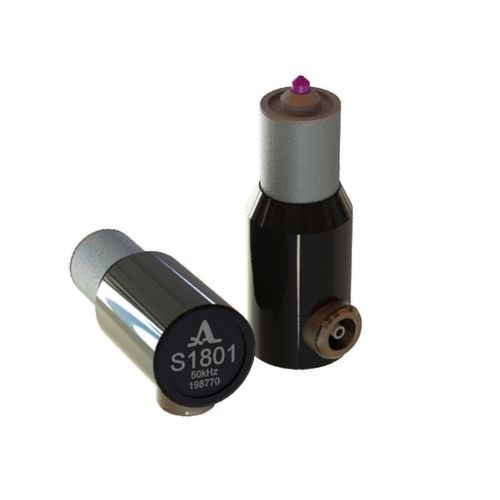

20~80KHzの広い周波数帯域の縦波超音波を送受信し、超音波パルス速度検査を行うための低周波超音波振動子。
散乱性の高い材料(コンクリート、木材、石材など)のドライポイントコンタクト(DPC)加振やせん断超音波の取得に使用する公称周波数50KHzの汎用低周波振動子。
Lemo00プラグ付きの既製ハウジングで使用することもできますし、お客様によるトランスデューサ・アレイのカスタマイズなど、用途に合わせた非配線でも使用できます。
以下のACS計測器がトランスデューサを駆動できます:
- A1560 Sonic-LF
- A1220 モノリス
パラメータ - 値
トランスデューサタイプ - ドライポイントコンタクト
超音波モード - せん断
公称周波数 - 50 KHz
容量 - 5000±500 pF
最大パルス電圧(ピーク・ツー・ピーク) - ± 200 V
温度範囲 - -20~+50ºC
重量 - 14 g
---
