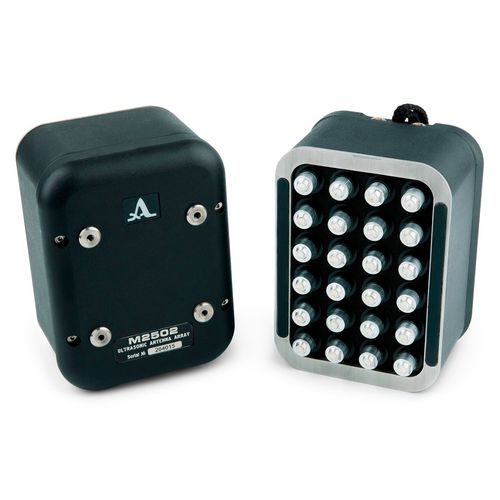

横波超音波トランスデューサー M2502

接触式直接接触式低周波数

せん断水平超音波によるコンクリート構造物のパルスエコー超音波探傷のための低周波デュアル超音波トランスデューサアレイ。 散乱性の高い材料（コンクリート、木材、石材など）に対して、デュアルアパーチャ配置により超音波を送受信するドライポイントコンタクト（DPC）パルスエコー用の公称周波数50KHzの汎用低周波超音波トランスデューサアレイ。 3×4素子の独立した2つのグループがせん断水平超音波の送受信を行い、超音波探傷の深い浸透と不感帯の減少を可能にします。 この振動子は以下のACS装置で駆動可能です： - A1560 Sonic-LF - A1220 モノリス トランスデューサタイプ - 乾式点接触トランスデューサアレイ 発生波モード - せん断-水平 公称周波数 - 50 KHz 帯域幅 - 10～100 KHz 容量 - 3.500 pF ± 100 pF 最大パルス電圧（バイポーラ） - 400 V（peak-to-peak） コネクター・タイプ - Lemo00 温度範囲 - -20～+50ºC 寸法 - 139,5 х 105,5 х 83,5 mm 重量 - 1.1 kg
