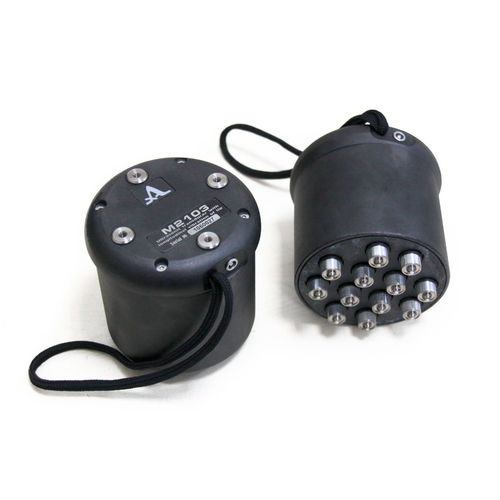

縦波超音波の送受信による厚いコンクリート構造物の貫通透過のための低周波超音波振動子アレイ
散乱性の高い材料(コンクリート、木材、石材など)に対して超音波を送受信するドライポイントコンタクト(DPC)用の公称周波数100KHzの汎用低周波振動子アレイ。
12素子のDPCアレイは、縦方向の超音波の送受信を行う。数個のM2103は、非常に厚い部品(最大5メートル)の透過を可能にします。
このトランスデューサーは、以下のACS機器によって駆動することができる:
- A1560 Sonic-LF
- A1220 モノリス
トランスデューサタイプ - 乾式点接触トランスデューサアレイ
発生波モード - 縦波
公称周波数 - 100 KHz
容量 - 3.500 pF ± 100 pF
最大パルス電圧(バイポーラ) - 400 V(peak-to-peak)
コネクター・タイプ - Lemo00
温度範囲 - -20~+50ºC
寸法 - 139,5 х 105,5 х 83,5 mm
重量 - 1.1 kg
---
