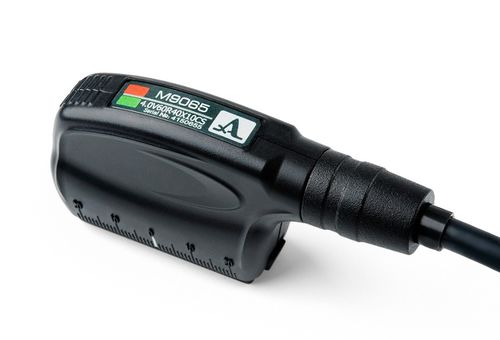

溶接継手試験用剪断波超音波フェーズドアレイ振動子
超音波フェーズドアレイ探触子M9065は、超音波せん断波を送受信することにより、溶接継手やその他の金属物体の超音波探傷を行うことを目的としています。TFMフェーズドアレイ超音波探傷器の一部として使用できます。
本トランスデューサーは、以下のACS機器で駆動可能です:
- A1550 Introvisor
- A1525 ソロ
トランスデューサのタイプ - 角度ビーム、ピエゾ式
発生波モード - せん断
素子数 - 16
ピッチサイズ - 2.5 mm
公称周波数 - 4 MHz
鋼中の公称屈折ビーム角度 - 55
公称動作角度範囲 - 30~80
ピエゾ素子電気容量 - 1500 ± 150 pF
最大励起パルス電圧、V - ± 250 V
動作温度範囲 - 20~+45°C
寸法 - 90 × 42 × 22 mm
重量(ケーブル含む) - 200 gr
---
