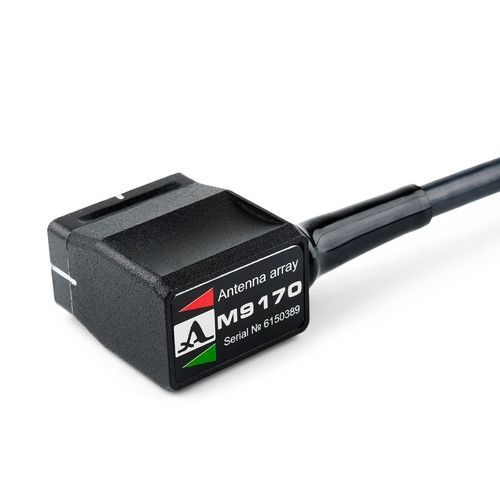

横波超音波トランスデューサー M9170

圧電斜角ビーム

溶接継手試験用剪断波超音波フェーズドアレイ振動子 超音波フェーズドアレイ振動子M9170は、超音波せん断波を送受信することにより、溶接継手やその他の金属物体の超音波探傷を行うことを目的としています。TFMフェーズドアレイ超音波探傷器の一部として使用することができます。 本トランスデューサーは、以下のACS機器で駆動することができます： - A1550 Introvisor - A1525 ソロ トランスデューサのタイプ - 角度ビーム、ピエゾ式 発生波モード - せん断 素子数 - 16 ピッチサイズ - 1.75 mm 公称周波数 - 4 MHz スチールの公称屈折ビーム角度 - 55 公称動作角度範囲 - 30～80 ピエゾ素子電気容量 - 1500 ± 150 pF 最大励起パルス電圧、V - ± 100 V 動作温度範囲 - 20～+45°C 寸法 - 32 × 18 × 44 mm 重量（ケーブル含む） - 170 gr
