金属・複合材料試験用縦波超音波フェーズドアレイ振動子

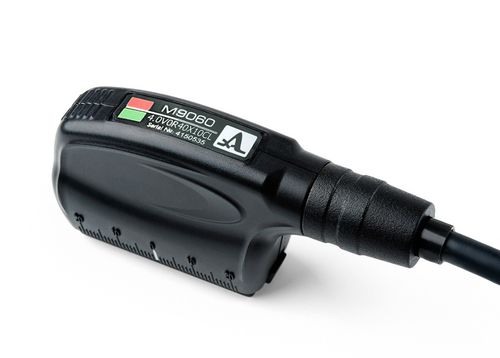

超音波フェーズドアレイ探触子M9060は、超音波縦波の送受信により、金属材料や複合材料の超音波探傷を行うことを目的としています。TFMフェーズドアレイ超音波探傷器の一部として使用できます。
このトランスデューサは、以下のACS装置で駆動することができます:
- A1550 Introvisor
- A1525 ソロ
トランスデューサのタイプ - 角度ビーム、ピエゾ式
発生波モード - 縦波
素子数 - 16
ピッチサイズ - 2.5 mm
公称周波数 - 4 MHz
スチールの公称屈折ビーム角度 - 55
公称動作角度範囲 - 30~+30
ピエゾ素子電気容量 - 1500 ± 150 pF
最大励起パルス電圧、V - ± 250 V
動作温度範囲 - 20~+45°C
寸法 - 90 × 42 × 22 mm
重量(ケーブル含む) - 200 gr
---
