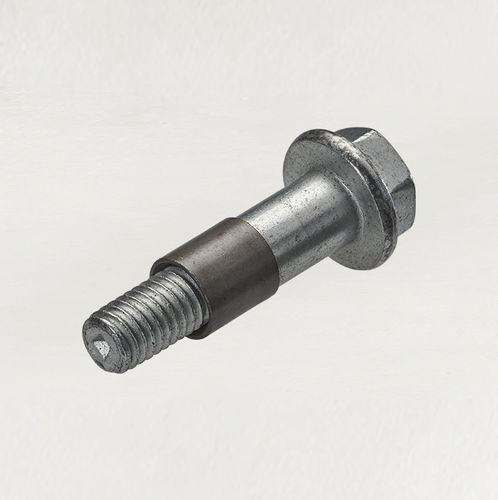

アンカーボルト Z-Form®

六角頭スチール製ショルダ

ゼロ・クリアランス・ボルト＆スリーブ・アセンブリ 一般的なボルトジョイントは、加工公差に対応するためのクリアランスが必要で、ジョイントのスリップを防ぐためにクランプ荷重だけに頼っています。高いせん断荷重を受ける接合部では、従来のボルト接合では、クランプされた部品が互いに対して横方向に動かないようにすることができない場合があります。このようなせん断荷重に対抗するために、従来はダウエルピンと位置決めスリーブが使用されてきました。 Z-Form®アッセンブリは、あらかじめ組み立てられた変形可能なスリーブ付きのショルダーボルトで構成されており、このスリーブを取り付けると、ボルトとクランプ部品の貫通穴の間のクリアランスが完全になくなります。これにより、滑りに対する抵抗力が増し、クランプ荷重が保持され、ガスケット/シールの寿命が延びます。 リングギヤを使用したあるお客様の検証テストでは、Z-Form®ボルト＆スリーブアセンブリは、既存のファスナーの18倍の逆転回数を達成し、既存のファスナーを凌駕しました。その結果、寿命が長く、完全に修理可能なジョイントを維持しながら、より少ない、またはより小さなファスナーを使用することができます。 特長 スリーブ拡張ショルダー 変形可能なスリーブの保持 ゼロクリアランスジョイントインターフェース 利点 ドライブラインジョイント用の極めて高いトルク容量 高いせん断荷重を受けるジョイントでの横滑りを防止 多くの用途で、より少ない、またはより小さなファスナーの使用を可能にします。
