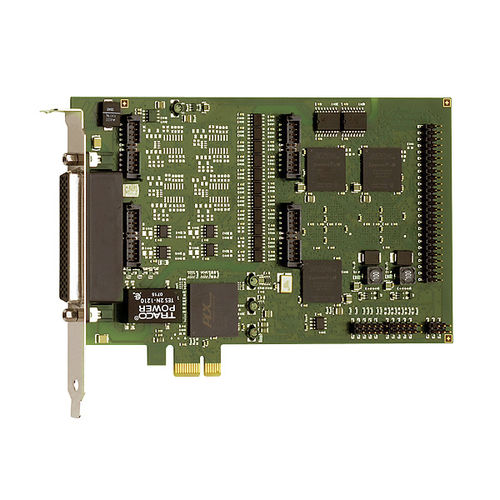

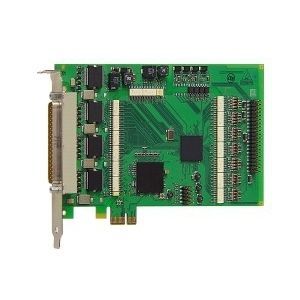

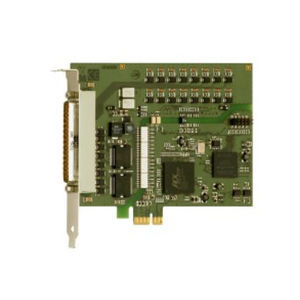

デジタル入力カード APCIe-1711

TTLシリアルPCI Express

APCIe-1711ボードはPCI Expressバス用の高速多機能マルチチャンネルカウンターボードです。このボードの特長は、幅広いアプリケーションと過酷な産業環境における高精度と信頼性です。このボードを使用することで、同じハードウェア・ベースで様々なアプリケーションを実現することができます。このボードには、ユーザーに最大限の効率と最小限のスペースと部品を提供する機能が搭載されています。機能は、付属のソフトウェアにより、各チャンネルごとに個別に設定できます。このボードの柔軟なプログラミング機能により、さまざまなユーザー・アプリケーションを迅速かつ容易に開発し、さらなる要求に応じて再構成することができます。FPGAボードの構造により、ソフトウェアの適応により、さらなる計数アプリケーションの実現が可能です。お問い合わせ 特徴 32ビットデータアクセス 最大5 MHzのRS422ドライバ（APCIe-1711-10MHzは10 MHz - ESD保護なし） RS422/TTL入出力信号(APCIe-1711)または24V入力信号(APCIe-1711-24V) 4つのオンボード・プログラマブル機能モジュール 機能 インクリメンタルエンコーダ（90°位相シフト信号）取得用インクリメンタルカウンタ BiSS-Master (BおよびCモード) SSI 同期シリアルインターフェース。SSI機能は、シリアルデータ転送による絶対位置情報の取得を可能にするシステム用のインターフェースです。 カウンタ/タイマ (82C54) パルス取得 周波数測定 パルス幅変調 (PWM) 周期測定 速度測定 デジタル入出力 エッジタイム測定（ETM） パラレルインターフェース Sin/Cos（1Vpp、11μApp） EnDat 2.2
