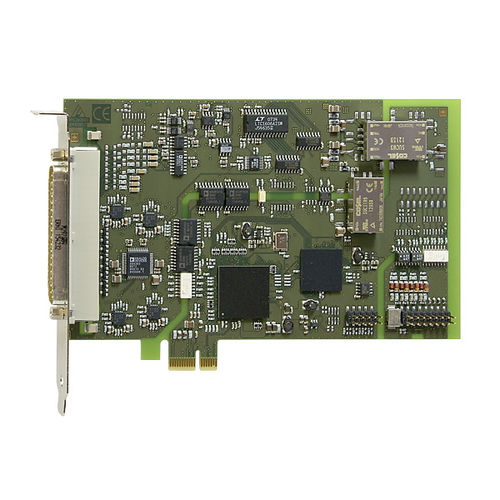

デジタル入出カード APCIe-3121

アナログデジタル入力8デジタル出力8

PCI-ExpressアナログI/OボードAPCIe-3121は、16SE入力、8アナログ出力、16ビット、8デジタルI/Oを備えています。このボードは、産業プロセス制御、計測技術、監視などのアプリケーションに特に適しています。例えば、多チャンネルデータ収集、化学プロセスの制御、センサーデータの収集、過酷な産業環境での電流測定などです。 特徴 アナログ入力 16ビット分解能 スループット：100 kHz 入力レンジ0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（オプション）各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI Express DMA 過電圧保護 入力フィルター159 kHz アナログデータ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる取り込みトリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（シングルまたはシーケンス）が開始されます。 割り込み：シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了
