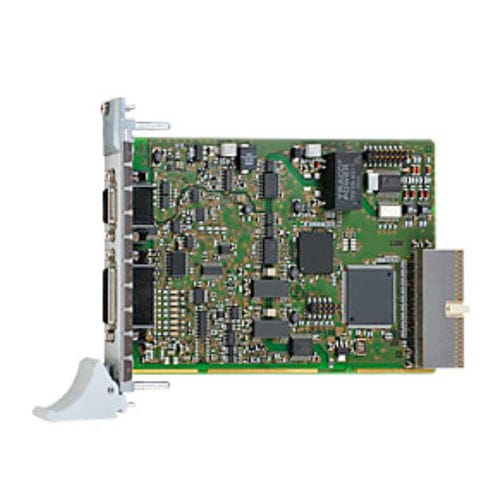

アナログ入出カード CPCI-3009

TTLRS-422アナログ出力4

CompactPCIアナログI/OボードCPCI-3009は、16 SE/8差動入力、16ビット、4アナログ出力、12ビット、および再プログラム可能なカウンタ機能モジュールを備えています。柔軟なアプリケーション、高精度、高速、過酷な産業環境での信頼性が特徴です。カウンタ・モジュールは32ビットのデータ・アクセスが可能で、周波数は5MHzです。以下の機能が利用可能です：インクリメンタルカウンタ、周波数、パルス幅、周期測定用クロノ、24VデジタルI/O、TTL、RS422。ご要望に応じて、その他の機能も提供可能です。 CPCI-3009ボードは、CompactPCIバス用の高速多機能カウンタボードです。柔軟なアプリケーション、高精度、高速性、厳しい産業環境での信頼性が特徴です。このボードを使用することにより、FPGA技術により、同じハードウェアベースで幅広いアプリケーションを実行することができます。このボードには様々な機能が搭載されており、1枚のボードで高い効率を実現します。機能は付属のソフトウェアを使用してプログラムします。ボードの機能をアプリケーションの要件に適合させ、必要に応じて変更することができます。ご要望に応じて、FPGAを使用することで、さらなるカウンタ・アプリケーションをソフトウェアで適合させることも可能です。 特徴 CompactPCI 3.3 Vまたは5 V 機能制限付きでPXIシステムに挿入可能 アナログ入力 分解能16ビット スループット：100 kHz 電圧入力0～10V、±10V、0～5V、±5V、0～2V、±2V、0～1V、±1V、0～20mA（オプション）各チャンネルごとにソフトウェアで自由にプログラム可能 入力レンジ0-30 Vバージョン（SE入力のみ） アナログ入力 アナログ入力モード 1) シンプルモード
