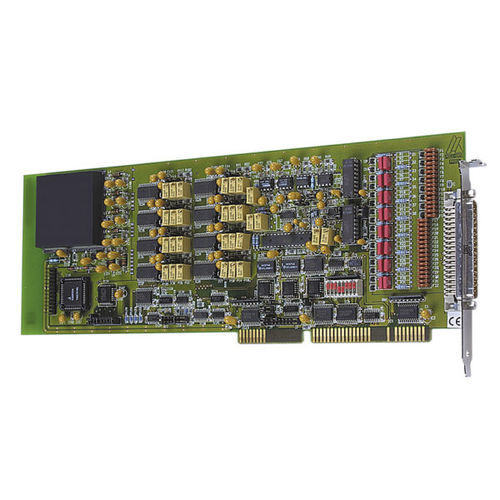

アナログ入出カード PA 311-16-8

TTLアナログ出力8ISA

PA 311-16-8 アナログ入出力 ISA カードは、16 SE/差動入力、16 ビット、8 アナログ出力、16 ビット、24 TTL I/O を備えています。自動テスト装置、化学プロセス制御、過酷な産業環境での電流測定など、産業プロセス制御や産業測定アプリケーション用に特別に設計されています。Windows用ドライバとプログラミング例を収録したCD-ROMが付属しています。 特徴 アナログ入力 シングルエンド8チャンネル/差動4チャンネルまたはシングルエンド16チャンネル/差動8チャンネル 16ビット分解能 変換時間：10 µs 過電圧保護 ± 20 V 入力レンジ0～10V、±10Vソフトウェア・プログラマブル、0～20mAオプション ローパスフィルターおよび電流入力（オプション ゲイン：1、2、10 各チャンネルごとにソフトウェアで自由にプログラム可能、または抵抗で自由にプログラム可能 アナログデータ収集用DMAアクセス 3つのタイマー：タイマー0とタイマー1はアナログ収集のみ、タイマー2は周期時間カウンターとしてプログラム可能 アナログ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェアまたはタイマーによる捕捉トリガー 割り込み：単一チャンネル終了、複数チャンネル終了、スキャン・リスト終了
