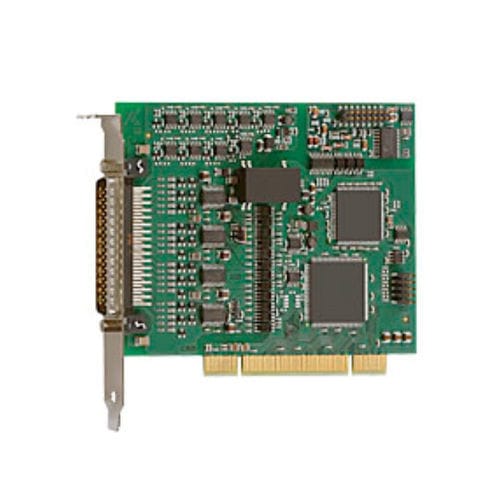

デジタル入出カード APCI-3200

アナログ8入力デジタル入力4

PCI温度計測ボードAPCI-3200は、熱電対用16/8/4チャンネル、または測温抵抗体（RTD）用8入力を備えています。各チャンネルは、熱電対、RTD、またはアナログ電圧入力チャンネルとして設定できます。さらに、このボードには、測温抵抗体（RTD）用に8つの独立した電流源と、冷接点補償用に1つの電流源があります。 特徴 PCI 3.3 Vまたは5 V 各チャンネルは熱電対、RTDまたはアナログ電圧入力チャンネルとして設定可能 - 熱電対タイプ用16アナログ入力 J、K、T、E、R、S、B、N - または抵抗温度計(Pt100)用の8つの異なるアナログ入力 抵抗温度検出器（Pt100） - または16 SE/8差動アナログ電圧入力、±1.25 V 測温抵抗体（RTD）用独立電流源8個、冷接点補償用電流源1個 冷接点補償（別個のネジ端子パネル上） ゲインおよびオフセット校正 熱電対タイプJ、K、T、E、R、S、B、NおよびRTD用のテーブルおよび計算によるリニアライズ プログラム可能なゲイン 16ビット精度、コンバーター・サンプル・レート20、40、80、160 Hz（ご要望によりそれ以上のサンプル・レートも可能） 4デジタル入力、24 Vおよび3デジタル出力、オープンコレクタ、光学的に絶縁 BIOSによるベースアドレスとIRQチャンネル設定 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 診断：短絡および断線検出（使用するセンサーのタイプによる 過電圧（±30 V）と高周波EMIに対する保護 ソフトウェア
