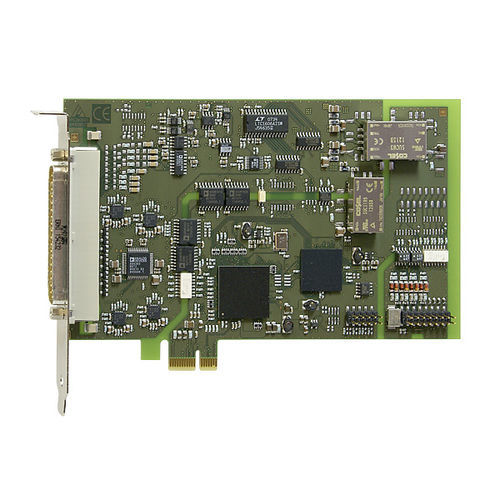

PXI Express取得カード APCIe-3123

アナログデジタル16ビット

PCI-ExpressアナログI/OカードAPCIe-3121は、8SEと4差動入力、8または4アナログ出力、16ビット、8デジタルI/Oを備えています。このカードは、産業用プロセス制御、計測技術、監視などのアプリケーションに特に適しています。例えば、マルチチャンネル・データ収集、化学プロセスの制御、センサー・データの収集、過酷な産業環境での電流測定などに使用できます。 アナログ入力 スループット： 100 kHz 入力レンジ0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（オプション）各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI Express DMA 過電圧保護 入力フィルター159 kHz アナログ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる取り込み：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる取り込みトリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（シングルまたはシーケンス）が開始されます。 割り込み：シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了 アナログ出力 電圧または電流出力 出力電圧：±10 V、0-10 V（ソフトウェアによる） リセット後の出力電圧0 V 各出力は独自のグランドラインを持つ（光絶縁なし） 電圧出力の場合、出力電流±5 mA max. 電流出力：0-20 mA、最小負荷10 Ω、最大負荷560 Ω、20 mA時 EMIフィルター
