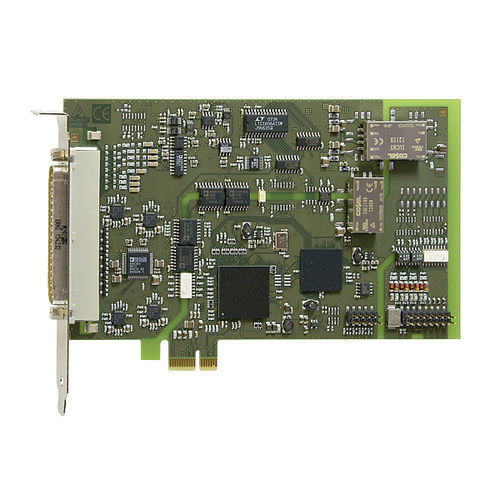

PCI Express取得カード APCIe-3126

アナログデジタル16ビット

PCI-ExpressアナログI/OカードAPCIe-3126は、取得周波数200 kHzの16 SE入力、8アナログ出力、16ビット、8絶縁デジタルI/O、24 Vおよび追加の24 TTL I/Oを備えています。このカードは、産業用プロセス制御、計測技術、監視などのアプリケーションに特に適しています。例えば、マルチチャンネル・データ収集、化学プロセス制御、センサー・データ収集、過酷な産業環境での電流測定などです。 アナログ入力 光絶縁500 V スループット・レート： 200 kHz 入力範囲0～10V、±10V、0～5V、±5V、0～2V、±2V、0～1V、±1V、0～20mA（オプション）、各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10；ソフトウェアにより各チャンネルごとに自由にプログラム可能 アナログ・データ収集用PCI Express DMA 過電圧保護 入力フィルター159 kHz アナログ収集 シングル・チャンネル、マルチ・チャンネル、シーケンス・リストによるマルチ・チャンネル サイクリック・タイマー制御による自動アナログ収集 シーケンス・リストによる取り込み：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる捕捉トリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（シングルまたはシーケンス）が開始されます。 割り込み：シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了 アナログ出力 電圧出力 出力レンジ：±10 V、0～10 V（ソフトウェアで切り替え可能） リセット後の出力電圧0 V 各出力は独自のグランドラインを持つ（光絶縁なし） 電圧出力の出力電流±5 mA max. EMIフィルター
