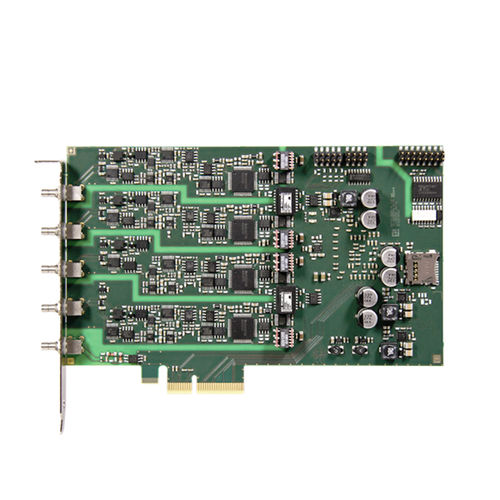

PCI Express取得カード APCIe-3660

アナログデジタル

PCI-Expressアナログ・振動測定カードAPCIe-3660-4は、最大4 MHzのサンプリング周波数で同時取り込みが可能な4つのSE/差分(+/-)入力と、24 Vの4つのデジタルI/Oを備えています。このカードは、特に過酷な産業環境での騒音・振動測定に適しています。 特長 拡張動作温度範囲：-20 °C ～ +85 °C アナログ入力 4系統のSEまたは差動（+/-）入力（SMBコネクター経由） 各チャンネルにA/Dコンバータ1個全アナログ入力同時取り込み サンプリング周波数：125 kHz、250 kHz、500 kHz、1 MHz、2 MHz、4 MHz 入力レンジ： ± 10 V、± 1 V カップリングAC、DC、GND（各チャンネルごとにプログラム可能） 過電圧保護 アナログ・チャンネル間およびPCからの光絶縁（1000 V） 内蔵デジタル・フィルターとしてのアンチエイリアス・フィルター、カットオフ周波数はサンプリング周波数に応じて変化、ナイキスト周波数に自動調整 固定カットオフ周波数のアナログ・フィルター（3 MHz） IEPEセンサー供給用電流源×1チャンネル（4 mA～26 V） 24 Vトリガー入力（SMBコネクター経由） 入力モード シンプルモード：単一のアナログ値を読み取る サイクリック・モード（自動停止）：ソフトウェアによりアナログ値収集を開始し、設定された値数に達すると収集を停止する。 サイクリック・モード（リング・バッファ）：ソフトウェアによりアナログ収集を開始し、ソフトウェアが停止するまで収集を継続、アナログ値はソフトウェア・バッファで利用可能
