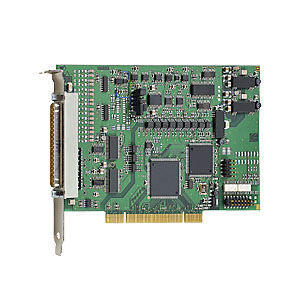

PCIアナログ入力カードAPCI-3001は、16/8/4 SEまたは8/4差動入力、12ビット、8デジタルI/O、24Vを備えています。このカードは、産業プロセス制御、計測技術、監視の分野でのアプリケーションに特に適しています。例えば、過酷な産業環境での多チャンネルデータ収集、化学プロセスの制御、センサーデータの収集などに使用できます。
アナログ入力
スループット: 100 kHz
入力電圧:0~10 V、±10 V、0~5 V、±5 V、0~2 V、±2 V、0~1 V、±1 V、0~20 mA(オプション)、各チャンネルごとにソフトウェアで自由にプログラム可能
ゲインPGA x1、x2、x5、x10、各チャンネルごとにソフトウェアで自由にプログラム可能
アナログデータ収集用PCI-DMA
アナログ収集
単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル
サイクリック・タイマー制御による自動アナログ収集
スキャンリストによる収集:ゲイン、チャンネル、ユニポーラ/バイポーラを含む最大16エントリ
ソフトウェア、タイマー、外部イベントによる取り込みトリガー
トリガー機能:
- ソフトウェアトリガまたは
- 外部トリガ:アナログ収集(シングルまたはスキャン
スキャン)は、0 Vからの信号切り替えにより開始されます。
割り込み:シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了
デジタル
安全機能
光絶縁 500 V min
クリープ距離 IEC 61010-1
過電圧保護 ± 40 V
高周波EMI保護
入力フィルター159 kHz
PC電源のノイズ中和
アプリケーション
工業プロセス制御
工業計測とモニタリング
多チャンネルデータ収集
化学プロセスの制御
---
