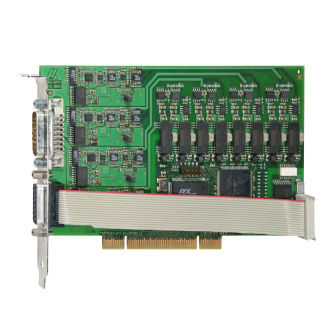

アナログ入力カード APCI-3003

デジタルシリアルデジタル入力4

APCI-3003高速アナログ入力カードは、4チャンネルを同時に変換しながら、高いサンプルレートで取り込むことができます。このカードには4つの差動入力があり、各チャンネルはそれぞれ独自のA/Dコンバータを持っています。4入力は1000Vまでのガルバニック絶縁を装備しています。 PCI 3.3 Vまたは5 V 特徴 アナログ入力 サンプリング周波数：各入力400 kHz 4チャンネル同時変換 入力レンジ0～10V、±10V、0～5V、±5V、0～2V、±2V、0～1V、±1V、各チャンネルごとにソフトウェアで自由にプログラム可能 電流入力0-20 mA（オプション）、入力と組み合わせ可能 PGA増幅 x1、x2、x5、x10 各チャンネルごとにソフトウェアで自由にプログラム可能 アナログ収集 アナログ入力モード 1) シングルモード 2) スキャン・モード 3) シーケンス・モード 4) オートリフレッシュモード トリガー機能：ソフトウェア・トリガーまたは外部トリガー：アナログ集録 デジタル入力の信号を0 Vから24 Vに切り替えることにより、アナログ測定（シンプルまたはシーケンス）がトリガされます。 デジタル入力の信号を0 Vから24 Vに切り替える。 デジタル入力 FIFOメモリー PCI DMA デジタルI/O 24VデジタルI/Oは、良好なS/N比と比を実現し、信号供給側とデータ収集システム間の距離を大きくとることができます。 4デジタル入力、24 V、光絶縁 4デジタル出力、24 V、光絶縁 タイマー 周期時間カウンタとしてのタイマ 安全機能 産業環境での保護を強化 産業環境での保護を強化 1000 Vガルバニック絶縁 沿面距離 IEC 61010-1 過電圧保護 ±40 V 高周波干渉に対する保護 入力フィルタ
