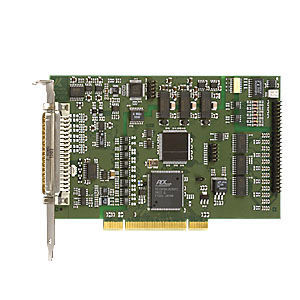

アナログ入力カード APCI-3010

TTL入出力8PCI

PCIアナログ入力カードAPCI-3010は、16SEまたは8差動入力、12ビット、200kHzスループットを備えています。さらに、タイマ/カウンタ、ウォッチドッグ、8デジタルI/O、24Vおよび24TTL I/Oを装備しています。2つのバージョンがあります：APCI-3010（分解能12ビット）とAPCI-3016（分解能16ビット）の2つのバージョンがあります。このボードは、産業用プロセス制御、計測技術、監視の分野でのアプリケーションに特に適しており、例えば、過酷な産業環境での多チャンネルデータ収集、化学プロセスの制御、センサーデータの収集、電流測定などに使用できます。 特徴 PCI 3.3 Vまたは5 V スループット：200 kHz 電圧入力0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、各チャンネルごとにソフトウェアで自由にプログラム可能 電流入力：0～20mA（オプション）電圧入力と自由に組み合わせ可能 ゲインPGA x1、x2、x5、x10、各チャンネルごとにソフトウェアで自由にプログラム可能 アナログ収集 様々な入力モード 1) シンプルモード 2) スキャン・モード 3) シーケンス・モード 4) オート・リフレッシュ・モード トリガー機能 - ソフトウェア・トリガーまたは - 外部トリガー：デジタル入力0の信号により、アナログ収集（シングルまたはシーケンス）が開始されます。 0 Vから24 Vまで オンボードFIFO（512アナログ値用） アナログデータ収集用PCI-DMA ポート1：入力 / ポート2：出力 / ポート3：I/O 全てのI/Oはプルアップ抵抗により5 Vに対応 I/O読み書きコマンドによる簡単プログラミング タイマ/カウンタ 安全機能 工業用プロセス制御
