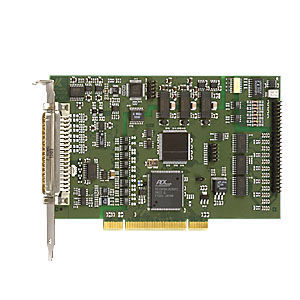

PCI取得カード APCI-3116

アナログデジタル12ビット

PCIアナログI/OカードAPCI-3116は、16/8 SEまたは8/4差動入力を備え、分解能は16ビット、スループット・レートは200kHzです。4つのアナログ出力は12ビット分解能。さらに、8デジタルI/O、24V、24TTL I/Oを備えています。このボードは、産業用プロセス制御、計測技術、モニタリングの分野でのアプリケーションに特に適しており、例えば、多チャンネル・データ収集、化学プロセス制御、センサー・データ収集、電流測定などに使用できます。 スループット： 200 kHz 入力電圧： 0～10 V、±10 V、0～5 V、±5 V、0～2 V、±2 V、0～1 V、±1 V、0～20 mA（オプション）、各チャンネルごとにソフトウェアで自由にプログラム可能 電流入力：0～20mA（オプション）は電圧入力と自由に組み合わせ可能 ゲインPGA x1、x2、x5、x10、各チャンネルごとにソフトウェアで自由にプログラム可能 アナログ収集 様々な入力モード 1) シンプルモード 2) スキャン・モード 3) シーケンス・モード 4) オート・リフレッシュ・モード オンボードFIFO（512アナログ値用） アナログデータ取得用PCI-DMA アナログ出力 セットアップ時間 15 µs typ リセット後の出力電圧0 V 各出力は独自のグランドラインを持つ（光絶縁なし） 出力電圧範囲：-10 V～+10 V 出力電流： ± 5 mA 短絡電流：±20 mA 24 VデジタルI/O ポート0：出力 / ポート1：入力 / ポート2：I/O すべてのI/Oはプルアップ抵抗を通して5 Vにある I/O読み出し/書き込みコマンドによる簡単プログラミング タイマ/カウンタ 光絶縁 1000 V min. クリープ距離 IEC 61010-1. アナログ入力回路とデジタル入力回路を分離
