コンパクトPCI取得カード CPCIs-3131

PICMGアナログデジタル

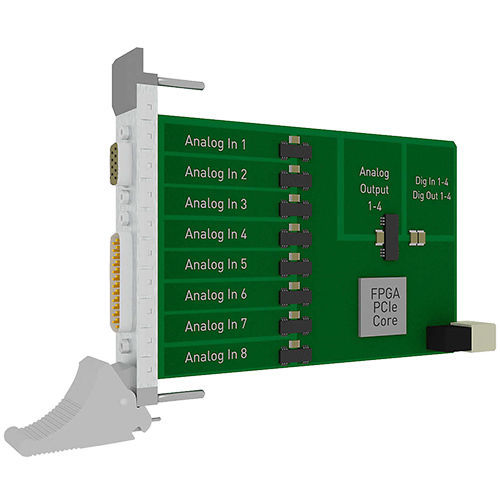

CompactPCI シリアルカード CPCIs-3131 は高速で高精度なマルチファンクションボードです。8入力それぞれにA/Dコンバータを搭載し、分解能は24ビットです。CPCIs-3131では、アナログ部とデジタル部が光学的に絶縁されているだけでなく、すべてのアナログチャンネルが互いに分離されています。さらに、保護回路がカードの耐干渉性を完成させ、過酷な産業環境でのアプリケーションに優れた保護を提供します。 CompactPCI シリアル (PICMG CPCI-S.0 R1.0) アナログ入力 8SE/差動入力、光学的に絶縁 1000 V チャンネル間光絶縁 500 V 24ビット分解能 スループット：最大100 kHz、各チャンネルごとにプログラム可能 入力電圧 PGA: 1, 10, 100, 100 ユニポーラ：0～10 V、0～1 V、0.01 V、0～0.01 V バイポーラ：±10 V、±1 V、±0.1 V、±0.01 V 電流入力0～20 mA、各チャンネルごとにソフトウェアでプログラム可能 ゲインPGA x1、x10、x100、x1000、各チャンネルごとにソフトウェア・プログラム可能 アナログ収集 さまざまな収集モードが利用可能： 1) シンプル・モード 2) スキャン・モード 3) シーケンス・モード 4) オートリフレッシュモード オンボードFIFO アナログデータ取得用PCI-Express DMA MSI割り込み アナログ出力 DMAによる同時出力 4アナログ出力、光学的に絶縁 16ビット分解能、セットアップ時間最大18μs（電圧は10Vステップ） リセット後の出力電圧0 V 各出力は独自のグランドラインを持つ（光絶縁なし） 出力電流 ±20 mA 短絡電流：準備中 出力電圧範囲 0～10 V、±10 V 0-5 V、±5 V 0-20 mA、4-20 mA、0-24 mA
