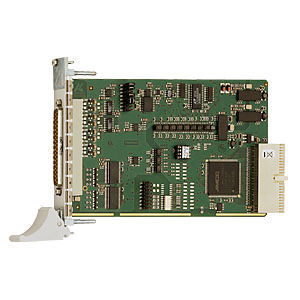

コンパクトPCI取得カード CPCI-3120
PXIアナログデジタル

コンパクトPCI取得カード
コンパクトPCI取得カード
お気に入りに追加する
商品比較に追加する


特徴

バス規格
PXI, コンパクトPCI
入出力信号
アナログ, デジタル
その他の特徴
16ビット, 制御

詳細

CompactPCIアナログI/OカードCPCI-3120は、16SE/8差動入力、16ビット、スループット・レート100kHz。8アナログ出力は14ビット分解能です。すべての出力ラインは短絡から保護され、EMIフィルターが装備されています。各出力にはそれぞれグランド・ラインがあります。24ビット・タイマーは、サイクリック・カウンターまたはウォッチドッグとして使用できます。このカードは、マルチチャンネル・データ収集、化学プロセス制御、センサー・データ収集など、産業プロセス制御、計測技術、モニタリング分野のアプリケーションに特に適しています。 特徴 PXIシステムに機能制限付きで挿入可能 アナログ入力 16シングルエンド/8差動入力または8シングルエンド/4差動入力 16ビット分解能 光絶縁500 V スループット:100 kHz 入力電圧:0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA(オプション)各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI DMA 過電圧保護 入力フィルター159 kHz アナログ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集:ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる捕捉トリガー トリガー機能: - ソフトウェアトリガまたは - 外部トリガ:デジタル入力0の0 Vから24 Vへの信号切り替えにより、アナログ収集(シングルまたはシーケンス)が開始されます。 割り込み:シングル終了、マルチチャンネル終了、スキャンリスト終了 アナログ出力

---
