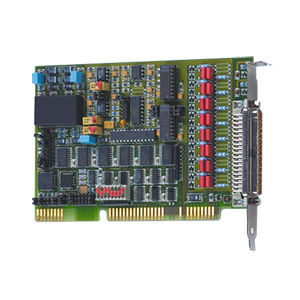

アナログ入力カード PA-302

TTL8チャンネルISA

PA-302アナログ入力ISAカードは、16/8 SE/差動、12ビット入力を備えています。自動テスト装置、化学プロセス制御、過酷な産業環境での電流測定など、産業プロセス制御および産業測定アプリケーション用に特別に設計されており、セキュリティのためのデバイスを多数備えています。Windows用ドライバとプログラミング例を収録したCD-ROMが付属しています。 アナログ入力 1チャンネルのデータ転送レート125 kHz 入力レンジ0～10 V、±10 V、0～5 V、±5 Vはジャンパーで選択可能、0(4)～20 mAはオプション（DCおよびSCオプション） ゲインINA（計装アンプ）、ジャンパーまたは抵抗で調整可能 DIPスイッチによるアドレス指定 3 x 16ビット・タイマー（82C54）：タイマ0：アナログ収集専用、タイマ1およびタイマ2：サイクリック・タイム・カウンタとして使用可能 アナログ入力 1チャンネル、複数チャンネル、スキャンリストによる複数チャンネル 周期的タイマー制御による自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる取り込みトリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：TTL入力の0～5Vの外部TTL信号切り替えによりアナログ収集（シングルまたはシーケンス）を開始 割り込み：シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了 デジタル 安全機能 過電圧および高周波EMIからの保護 PC電圧供給のノイズ中和 89/336/EECに準拠したEMCテスト済み：IEC 61326：計測、制御、実験室用電気機器 アプリケーション プロセス制御 工業計測 センサーデータの取得 信号解析 ...
