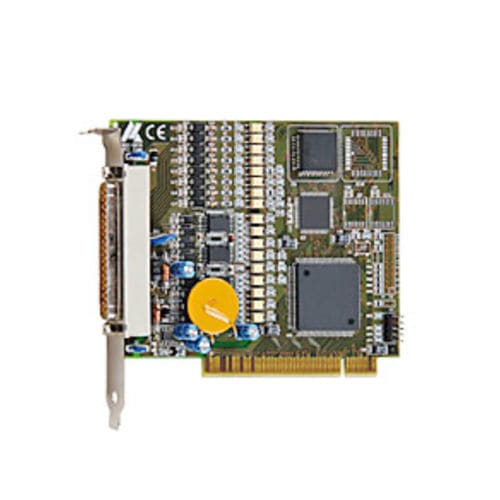

PCI取得カード APCI-1500-12

PCI Expressデジタル制御

PCI 32 デジタル I/O カード APCI-1500-12V は、14 の割り込み可能入力を含む 16 のデジタル入力を備えています。32の出力は、各チャンネル500 mAの出力電流を持ち、電源オン時に "0 "に設定されます。ウォッチドッグは出力を "0 "に設定でき、外部電源電圧が5V以下に低下した場合も "0 "に設定されます。出力は過熱と過電圧から保護されている。カードは1000Vまで光学的に絶縁されています。過酷な産業環境でのI/O制御、エンジン、照明などのON/OFF監視などのアプリケーションに特に適しています。 製品概要 特徴 3プログラマブル・タイマー ISAボードPA1500とコネクタ互換。PCI Expressバス用デジタルI/OボードAPCIe-1532およびCompactPCIバス用デジタルI/OボードCPCI-1500と互換性のあるコネクタとソフトウェア。 ボード機能のテストおよび設定用モニタリング・プログラム 入力 16個の光絶縁デジタル入力、12 V、14個の割り込み可能入力を含む 逆電圧保護 全入力はフィルタリング済み 出力 16個の光学的に絶縁されたデジタル出力、10 V～36 V チャンネルあたりの出力電流 500 mA 出力を "0 "にリセットするためのタイマー・プログラマブル・ウォッチドッグ 短絡、過熱、電圧降下またはウォッチドッグ時にステータス・レジスタを通じた診断レポート ウォッチドッグ、タイマー、エラーによる割り込みトリガー 電源投入時、出力を "0 "にリセット 16出力の短絡電流～3 A typ. 1出力あたりの短絡電流～1.5 A typ. 自己復帰型ヒューズ（電子ヒューズ） 過熱および過電圧保護 保護ダイオードおよびフィルター付き24V電源出力 電磁放射に対する出力コンデンサ 外部24 V電圧供給はスクリーンとフィルター付き
