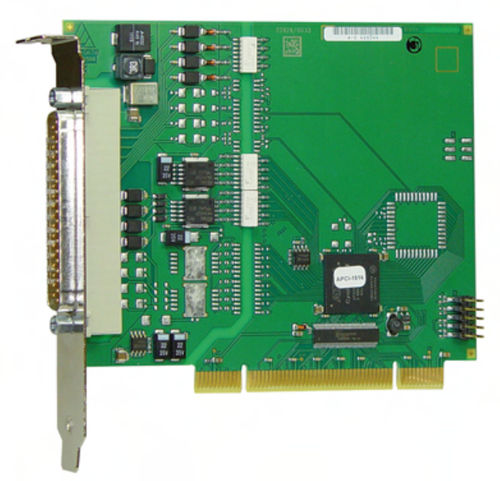

デジタル取得カード APCI-1516

制御

PCI 16デジタルI/OカードAPCI-1516は、8デジタル入力、24 V、8デジタル出力、24 V、500 mA/チャンネル、フィルタ付きです。このカードは、特に過酷な産業環境でのI/O制御、信号切替、PLCカップリング、機械や電気機械リレー等へのインターフェースに適しており、多くの保護回路を備えています。 説明 特徴 入力 光学的に絶縁された8入力、24 V 逆電圧保護 全入力はフィルタリング済み 出力 光学的に絶縁された8出力、10 V～36 V チャンネルあたりの出力電流 500 mA 合計電流：3 A typ. (PTC抵抗を通してヒューズ付き) 出力を "0 "にリセットするウォッチドッグ 電源投入時、出力を "0 "にリセット 8出力の短絡電流～3 A typ. 1出力あたりの短絡電流 ~1.5 A typ. 自己復帰型ヒューズ（電子ヒューズ） 過熱および過電圧保護 保護ダイオードおよびフィルター付き24V電源出力 電磁放射に対する出力コンデンサ 外部24V電圧供給はスクリーンとフィルター付き 外部電源電圧が5 V以下に低下した場合のシャットダウンロジック 短絡および過熱を検出する診断機能 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 高速過渡（バースト）、過電圧、静電放電、高周波EMIに対する保護 入力と出力のグランドラインを分離 アプリケーション 産業用I/O制御 PLCカップリング 信号スイッチング 電気機械式リレーへのインターフェース 自動テスト装置 モーター、照明などのON/OFF監視 ウォッチドッグ マシン・インターフェース ソフトウェア・ドライバ 以下のソフトウェアとプログラミング・サンプルを収録したCD-ROMがボードに付属しています。 標準ドライバ
