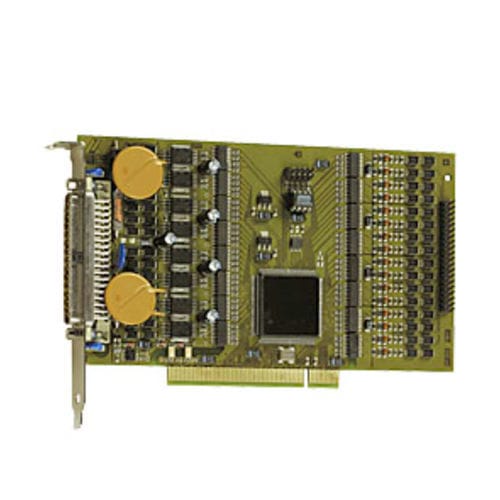

PCI取得カード APCI-1564-3.3

デジタル制御

PCI 64デジタルI/OカードAPCI-1564-3.3Vは、32デジタル入力、24V、32デジタル出力、フィルタ付き24V。16入力は割り込み可能です。5Vバージョンと3.3Vバージョンがあります。このカードは、特に過酷な産業環境でのI/O制御、信号切り替え、PLCカップリング、機械や電気機械式リレーなどへのインターフェースに適しており、多くの保護回路を備えています。 特徴 32ビット、33 MHz、PCIインターフェース PCI 3.3 V 入力 32個の光絶縁デジタル入力、24 V、16個の割り込み可能入力と3個のカウンタ入力を含む 入力は8チャンネル×4グループで構成され、各グループは独自のグランドラインを持っています。 逆電圧保護 すべての入力はフィルタリング済み 出力 32の光学的に絶縁されたデジタル出力、10 V～36 V 各チャンネル出力電流 500 mA 出力を "0 "にリセットするウォッチドッグ 電源投入時、出力を "0 "にリセット 16出力の短絡電流～3 A typ. 32 出力の短絡電流 ~6 A typ. 電子ヒューズ 出力あたりの短絡電流 ~1.5 A typ. 過熱および過電圧保護 保護ダイオードおよびフィルター付き24V電源出力 電磁放射に対する出力コンデンサ 外部24V電圧供給はスクリーンとフィルター付き 外部電源電圧が5 V未満に低下した場合のシャットダウンロジック 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 高速過渡（バースト）、過電圧、静電放電、高周波EMIに対する保護 カウンタ、タイマによる割り込み起動 入力と出力のグランドラインを分離 アプリケーション
