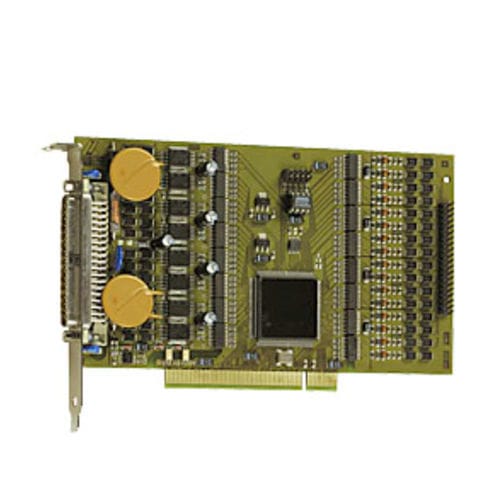

PCI取得カード APCI-1564-5V-HS

デジタル制御

PCI 64 デジタル I/O カード 5V APCI-1564-5V-HS は 32 デジタル入力、5V、32 デジタル出力、5V を備えています。オープンコレクタ出力(APCI-1564-5V)とハイサイド出力(APCI-1564-5V-HS)の2種類があります。このカードは、特に過酷な産業環境でのI/O制御、信号切替、PLCカップリング、機械や電気機械リレーなどのインターフェースに適しており、多くの保護回路を備えています。 特徴 32ビット、33 MHz、PCIインターフェース PCI 5 V 入力 32個の光絶縁デジタル入力、24 V、16個の割り込み可能入力と3個のカウンタ入力を含む 入力は8チャンネル×4グループで構成され、各グループは独自のグランドラインを持っています。 逆電圧保護 すべての入力はフィルタリング済み 出力 32の光学的に絶縁されたデジタル出力、5 Vハイサイド出力 チャンネルあたりの出力電流50 mA 出力を "0 "にリセットするウォッチドッグ 電源投入時、出力を "0 "にリセット 8出力の合計電流～0.5 A（PTC 経由） 電子ヒューズ 出力あたりの短絡電流 ~1.5 A 過熱および過電圧保護 保護ダイオードおよびフィルター付き24V電源出力 電磁放射に対する出力コンデンサ 外部24V電圧供給はスクリーンとフィルター付き 外部電源電圧が5 V未満に低下した場合のシャットダウンロジック 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 高速過渡（バースト）、過電圧、静電放電、高周波EMIに対する保護 カウンタ、タイマによる割り込み起動 入力と出力のグランドラインを分離
