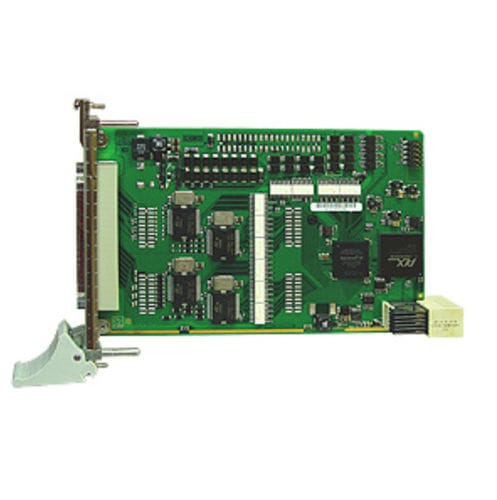

デジタル入出カード CPCIs-1532-12

シリアルデジタル出力16デジタル入力16

CompactPCIシリアル32デジタルI/OカードCPCIs-1532-5Vは、16デジタル入力、12 V、16デジタル出力（11 - 36 V）を備えています。15入力は割り込み可能です。チャンネル0は16ビットカウンタ入力として使用可能（最大100kHz）。このカードは産業用I/Oボード用であるため、すべての入力はフィルタリングされ、逆電圧から保護されている。公称電圧は12Vです。入出力は1000Vまで光学的に絶縁されており、高速過渡現象、過電圧、静電放電、高周波EMIから保護されている。カードは-40 °Cから+85 °Cまでの拡張温度範囲を持っています。 特徴 入力 16個の光絶縁入力、12 V、15個の割り込み可能入力を含む チャンネル0は16ビットカウンタ入力として使用可能（最大100 kHz） 逆電圧保護 公称電圧：12V 全入力はフィルタリング済み 出力 16個の光学的に絶縁された出力、11～36 V チャンネルあたりの出力電流 500 mA 合計電流：3 A typ. (PTC抵抗を通してヒューズ付き) 出力を "0 "にリセットするウォッチドッグ 電源投入時、出力を "0 "にリセット 電流制限：～1.5A/8チャンネル（PTCを通して） 出力あたりの短絡電流：～1.5 A typ 自己復帰型ヒューズ（電子ヒューズ） 過熱および過電圧保護 保護ダイオードおよびフィルター付き24 V電源出力 外部24V電圧供給はスクリーンとフィルター付き 外部電源電圧が7 V以下に低下した場合のシャットダウンロジック タイマー/カウンター 2タイマー（12ビット分解能） 1つのタイマーはウォッチドッグとして使用可能 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 高速過渡（バースト）、過電圧、静電放電、高周波EMIに対する保護 入力と出力のグランドラインを分離 アプリケーション
